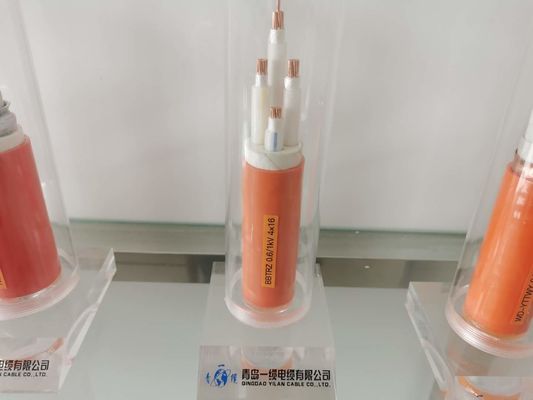

O alumínio de cobre do núcleo revestiu o cabo isolado mineral flexível
1. Condutor: É feito de fios de cobre encalhados com bom dobrando o desempenho.
2. Isolação: Use materiais de isolamento inorgánicos resistentes, não-combustíveis de alta temperatura.
3. Escudo do metal: feito da liga de alumínio.
4. Bainha exterior: Use a favor do meio ambiente, envelhecimento-resistente, tempo-resistente, o baixo-fumo, e materiais halogênio-livres da bainha.
5. Apropriado para a colocação interna e exterior, capaz de suportar forças mecânicas externos.
Método da escolha
1. Nos seguintes casos, os cabos isolados minerais flexíveis com bainhas plásticas devem ser usados:
O cabo é colocado em um ambiente que corroa a bainha de cobre.
Os cabos são enterrados diretamente ou colocados através das tubulações.
Os cabos são colocados em espaços não técnicos das construções e têm exigências estéticas. Onde há uma exigência da proteção contra incêndios, um cerco plástico halogênio-livre e do baixo-fumo deve ser usado.
Substantivo
Cruz
seção |
Exterior
Diâmetro
aproximadamente. |
Peso do cabo aproximadamente. |
Queda de tensão |
Mini
dobra
raio |
| Fase monofásica |
Trifásico |
| mm2 |
milímetro |
kg/km |
V/A.km |
V/A.km |
milímetro |
| 3 x 1,5 |
10,7 |
273,3 |
30,8 |
26,7 |
160,5 |
| 3 x 2,5 |
11,6 |
319,4 |
18,9 |
16,4 |
174,0 |
| 3 x 4 |
12,5 |
398,3 |
11,8 |
10,2 |
187,5 |
| 3 x 6 |
13,7 |
479,9 |
7,9 |
6,81 |
205,5 |
| 3 x 10 |
17,3 |
636,1 |
4,7 |
4,05 |
259,5 |
| 3 x 16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 X.25 |
22,3 |
1.192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25,2 |
1.518,8 |
1,35 |
1,17 |
378,0 |
| 3 x 50 |
28,6 |
1.950,5 |
1,01 |
0,87 |
429,0 |
| 3 x 70 |
32,7 |
2.629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37,1 |
3.588,8 |
0,52 |
0,454 |
556,5 |
| 3 x 120 |
40,9 |
4.379,3 |
0,43 |
0,371 |
613,5 |
2. Seleção da especificação
Determine a temperatura de funcionamento máximo do cabo de acordo com o cabo que coloca o ambiente, selecione razoavelmente a corrente correspondente do cabo, e determine as especificações do cabo.
2,1: Há dois tipos de cabos isolados minerais flexíveis de acordo com a temperatura do cabo
Capacidade de carga: em 70°C
Ampacity em 105°C
2,2: A capacidade de carga atual do cabo selecionado deve ser de acordo com a temperatura de funcionamento normal de 70 0 C sob as seguintes circunstâncias de colocação:
Linhas limpas ao longo das paredes, dos suportes, dos telhados e das pontes.
É distribuído junto com outros tipos de cabos na mesmos ponte, eixo, trincheira do cabo, e túnel do cabo.
Outros lugares onde a temperatura da bainha de cabo é demasiado alta podem causar os ferimentos pessoais ou dano de equipamento.
2,3: Coloque os cabos na ponte, na trincheira do cabo e no lugar onde a máquina 2nãa pilotado veste a tubulação. A capacidade de carga atual pode ser selecionada de acordo com a temperatura de funcionamento normal 105 0 C
. 2,4: As especificações de cabos isolados minerais flexíveis devem razoavelmente ser determinadas de acordo com o comprimento real da linha e o comprimento da entrega do cabo.
3. Pontos do projeto
3,1 a bainha de cobre pode ser usada como um fio à terra, fio do PE não é precisada assim geralmente.
3,2 substituir canais do ônibus com os cabos isolados minerais flexíveis com grandes seções transversais pode reduzir-se projetar o investimento e melhorar a linha segurança.
