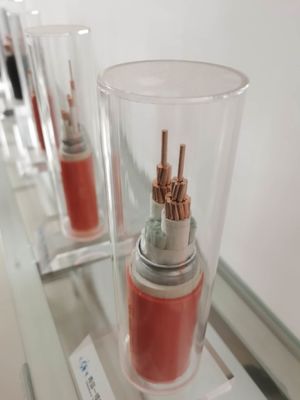

Cabo com isolamento mineral à prova de fogo 450/750 V em edifícios industriais
O cabo com isolamento mineral é adequado para uso em edifícios industriais, edifícios civis, linhas de transmissão e distribuição de incêndio e
sistemas de emergência.

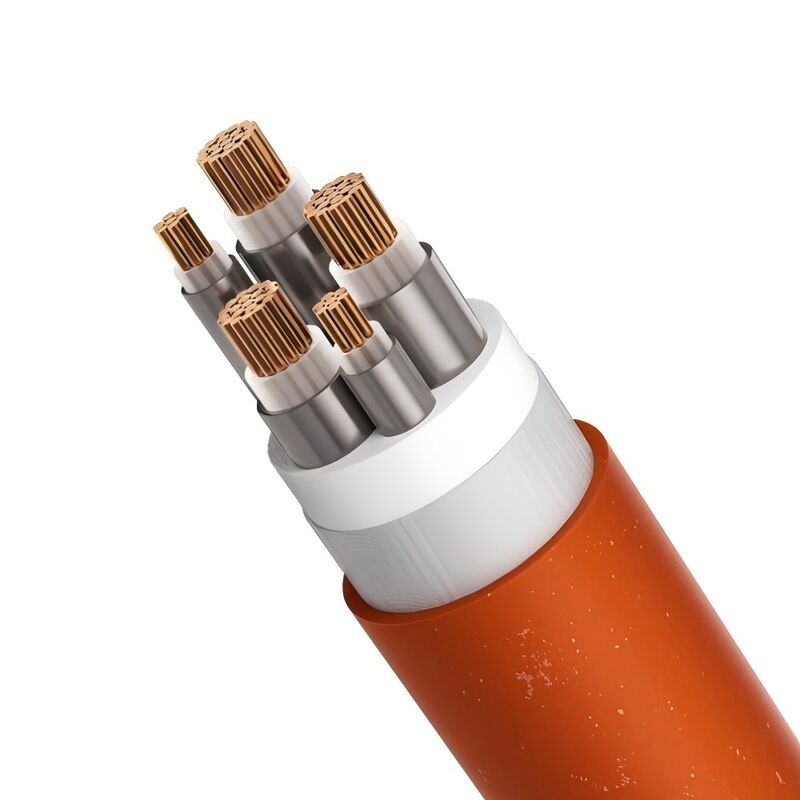

Estrutura do cabo flexível à prova de fogo
1. Cabo condutor: é constituído por fios de cobre trançados, com propriedade de flexão favorável
2. Camada de isolamento: adota materiais isolantes inorgânicos resistentes a altas temperaturas
3. Bainha de cobre: materiais de cobre, através de usinagem especial, com propriedade de flexão favorável.usado como fio PE.
4. Revestimento externo: é feito de materiais plásticos de baixa toxicidade e baixa fumaça, com proteção favorável contra corrosão.
Parâmetros de cabos com isolamento mineral
Nominal Cruz seção |
Exterior Diâmetro Aproximadamente. |
Peso do cabo aprox. | Queda de voltagem | mini dobrando raio |
|
Fase única | Trifásico | ||||
mm2 | milímetros | kg/km | V/A.km | V/A.km | milímetros |
3 x 1,5 | 10.7 | 273,3 | 30.8 | 26,7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636,1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
Modelo de cabo flexível à prova de fogo
YTTW
Y: símbolo da série
T: Cooper condutor
T: bainha de cobre
W: Isolamento inorgânico
De acordo com os padrões nacionais, fios e cabos resistentes ao fogo: teste de característica do método de teste de fogo, de acordo com GB12666.6 Classe A, queimar em fogo com temperatura de chama de 950 ℃ aplicar tensão de 750 V entre fase e fase e entre fase e bainha externa deve ser capaz de resistir por 90 minutos sem quebrar.
Classe B, pão em fogo com temperatura de chama 750-800 ° C, aplicar tensão de 750V entre fase e fase e entre fase e bainha deve ser capaz de resistir por 90 min sem quebra.
2. De acordo com o BS6378, o cabo flexível à prova de fogo satisfaz os seguintes requisitos:
Classe A 650 ℃ 3h
Classe B 750 ℃ 3h
Classe C 950 ℃ 3h
Classe S 950 ℃ 20min
1. Excelente propriedade à prova de fogo, a classificação à prova de fogo não apenas satisfaz o padrão nacional GB1266.6: categoria A 950 ℃ 90 min, mas também atende ao padrão do Reino Unido BS 187-1994: Classe A 650 ℃ 3h: classe B 750 ℃ 3h ;classe C 950 ℃ 3h entretanto, também é capaz de suportar a pulverização de água ou greve mecânica;
2. Longo comprimento contínuo: o comprimento pode satisfazer a demanda de comprimento para fonte de alimentação, apesar do cabo de um ou vários núcleos, e o comprimento contínuo de cada cabo pode ser de até 1000 m.
3. Grande área de seção transversal, a área de seção do cabo de núcleo único atinge 630 mm2 e a do cabo de vários núcleos atinge 70 mm2.
4. Propriedade de flexibilidade, o cabo pode ser enrolado na bobina de cabo com o raio de curvatura 6-10D, (D é o diâmetro externo do cabo):
5. Não tóxico sem fumaça ao queimar, adota materiais inorgânicos (materiais não inflamáveis) para isolamento, sua queima não produziria nenhum gás nocivo ou secundário
poluição é um produto de proteção ambiental;
6. Alta capacidade de sobrecarga, o cabo não só tem alta capacidade de carga de corrente, mas também tem grande capacidade de sobrecarga.De acordo com os requisitos de fiação, a temperatura da superfície do cabo geralmente é de 70 ℃ se não for tocado ou não entrar em contato com materiais de construção inflamáveis, a temperatura da bainha do cabo pode ser aumentada para 105 ℃.Ao se deparar com sobrecarga, a temperatura de trabalho a longo prazo do cabo à prova de fogo pode chegar a 250 ℃;
7. Propriedade à prova de corrosão, isolamento orgânico à prova de fogo requer tubo de plástico ou tubo ou tubo de ferro às vezes, o tubo de plástico pode se deteriorar e o tubo de ferro pode enferrujar ou corroer, mas o cabo à prova de fogo tem bainha de cobre e o tubo é necessário menos, além disso, a bainha de cobre tem resistência à corrosão favorável.
8. Livre de interferência eletromagnética ao conectar no mesmo eixo vertical com fio de informação e fio de controle por causa da blindagem da bainha de cobre, o cabo à prova de fogo não interferiria nos fios ou cabos simples e de controle;
9. Aparelhos extintores normalmente em chamas, reduzem os danos causados pelo fogo, aparelhos extintores normalmente em chamas, reduzem os danos causados pelo fogo.Além disso, é confiável para a segurança do pessoal, pois sua bainha de cobre é uma espécie de bom condutor, é o melhor fio PE aterrado e cobre todo o cabo, a vida útil de até 100 anos;
10. Longa vida útil, resistência a altas temperaturas e resistência à degradação do material isolado inorgânico, sua vida útil é muitas vezes superior à dos cabos isolados orgânicos, sob condições normais de trabalho, sua vida útil pode ser tão longa quanto a dos edifícios;
11. O transporte e embalagem de cabos flexíveis à prova de fogo, incluindo fittinos de instalação, são simples, quase iguais aos dos cabos gerais;
12. Eficiência econômica favorável, devido aos processos avançados de fabricação e instalação simples. O custo geral do cabo flexível à prova de fogo é muito menor do que o do cabo com isolamento mineral nas mesmas condições.
