| MOQ: | 100M |
| standard packaging: | tambor de madeira |
| Delivery period: | 7 dias após o depósito recebido |
| payment method: | L/C, T/T |

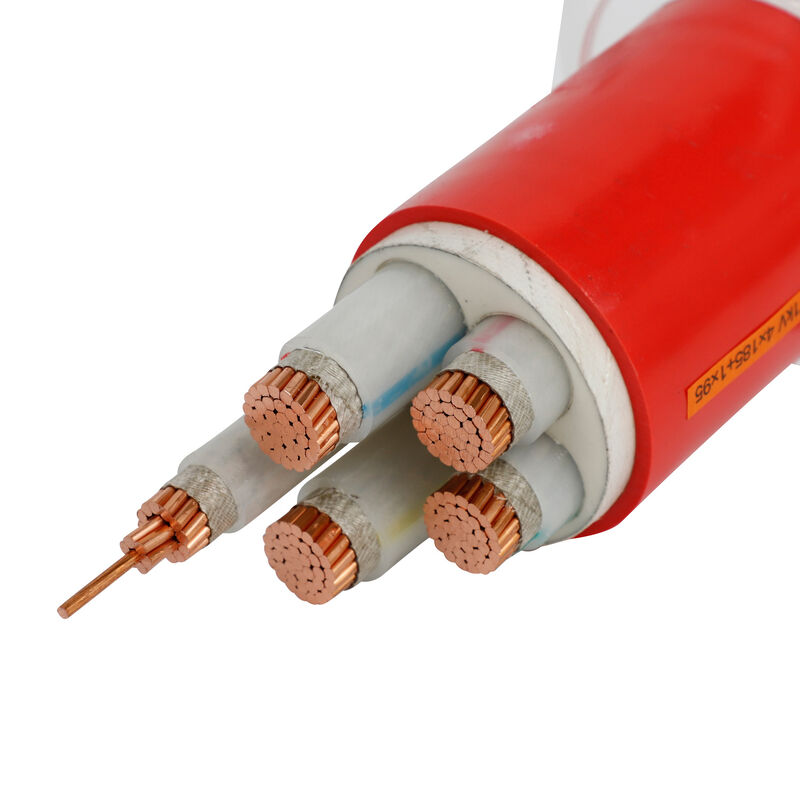

3 X 1,5 Mm2 3 X 150 Mm2 Cabo de alimentação com isolamento mineral Cabo de microfone
O cabo de alimentação com isolamento mineral é usado em circuitos de distribuição em grandes edifícios, trânsito ferroviário, hospitais, shoppings, locais de entretenimento, data centers e outros locais importantes
Estrutura do cabo de alimentação com isolamento mineral
1. Cabo condutor: é constituído por fios de cobre trançados, com propriedade de flexão favorável
2. Camada de isolamento: adota materiais isolantes inorgânicos resistentes a altas temperaturas
3. Bainha de cobre: materiais de cobre, através de usinagem especial, com propriedade de flexão favorável.usado como fio PE.
4. Revestimento externo: é feito de materiais plásticos de baixa toxicidade e baixa fumaça, com proteção favorável contra corrosão.
| Nominal Cruz seção |
Exterior Diâmetro Aproximadamente. |
Peso do cabo aprox. | Queda de voltagem | mini dobrando raio |
|
| Fase única | Trifásico | ||||
| mm2 | milímetros | kg/km | V/A.km | V/A.km | milímetros |
| 3 x 1,5 | 10.7 | 273,3 | 30.8 | 26,7 | 160,5 |
| 3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
| 3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
| 3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
| 3 x 10 | 17.3 | 636,1 | 4.7 | 4.05 | 259,5 |
| 3 x 16 | 19.5 | 846,8 | 2,94 | 2,55 | 292,5 |
| 3 x 25 | 22.3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
| 3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
| 3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
| 3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
| 3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
| 3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
De acordo com os padrões nacionais, fios e cabos resistentes ao fogo: teste de característica do método de teste de fogo, de acordo com GB12666.6 Classe A, queimar em fogo com temperatura de chama de 950 ℃ aplicar tensão de 750 V entre fase e fase e entre fase e bainha externa deve ser capaz de resistir por 90 minutos sem quebrar.
Classe B, pão em fogo com temperatura de chama 750-800 ° C, aplicar tensão de 750V entre fase e fase e entre fase e bainha deve ser capaz de resistir por 90 min sem quebra.
De acordo com a BS6378, o cabo flexível à prova de fogo atende aos seguintes requisitos:
Classe A 650 ℃ 3h
Classe B 750 ℃ 3h
Classe C 950 ℃ 3h
Classe S 950 ℃ 20min
Tensão nominal: 0,6/1kV
Tensão nominal de trabalho: carga leve 500V, carga pesada 750V;
Corrente nominal: núcleo único 25-1800 A;multi-core 16-500A
Resistência de isolamento: resistência de isolamento≥ 1000MΩ por km.comprimento do cabo inferior a 100m, então a resistência de isolamento ≥ 10000 MΩ
|
|
