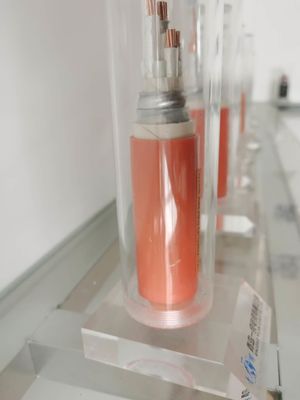

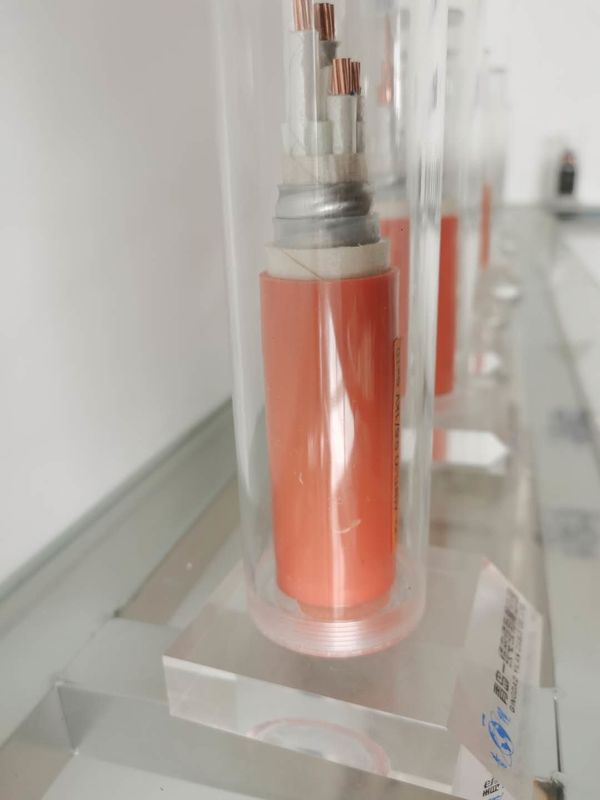

Conexão de cabo com isolamento mineral de cobre nu de PVC com termopar
Introdução
Alta temperatura operacional
Temperatura de operação contínua de até 250 °C e um curto período de tempo para atingir o ponto de fusão do cobre de 1083 °C.
Barreira à prova de chamas inerente
Usando uma jaqueta não inflamável, o isolamento altamente compactado resistirá à propagação de vapor, gás ou chama.
Alta resistência mecânica
Muito forte e pode suportar tensões consideráveis, como torção, dobra e achatamento.
flexível
Totalmente recozido e extremamente maleável, fácil de operar para seguir rotas de fiação existentes e formas irregulares.
Não envelhecido, aterramento geral contínuo, pequeno od
ondutor: Cobre de urso encalhado
Isolamento (primeira camada): fita de mica, retardante de chama
Isolamento (segunda camada): Polietileno reticulado sem halogênio (XLPE)
Fita de encadernação: fita de fibra de vidro
Enchimento: Fios de vidro
envolvimento do núcleo: fita de fibra de vidro como proteção contra chamas
Bainha interna: camada de barreira de oxigênio
Bainha: Poliolefina termoplástica livre de halogênio
Temperatura de Serviço: 90°C
máx.temperatura do condutor: 125°C
Temperatura de Curto-Circuito: 250°C
Cabo revestido de cobre com isolamento mineral resistente a altas temperaturas
| Nominal Cruz seção |
Exterior Diâmetro Aproximadamente. |
Peso do cabo aprox. | Queda de voltagem | mini dobrando raio |
|
| Fase única | Trifásico | ||||
| mm2 | milímetros | kg/km | V/A.km | V/A.km | milímetros |
| 3 x 1,5 | 10.7 | 273,3 | 30.8 | 26,7 | 160,5 |
| 3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
| 3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
| 3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
| 3 x 10 | 17.3 | 636,1 | 4.7 | 4.05 | 259,5 |
| 3 x 16 | 19.5 | 846,8 | 2,94 | 2,55 | 292,5 |
| 3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
| 3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
| 3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
| 3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
| 3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
| 3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
| 3 x 185 | 49,6 | 6.521,5 | 0,30 | 0,265 | 744,0 |
| 3 x 240 | 55,5 | 8.378,5 | 0,26 | 0,222 | 832,5 |
| 3 x 300 | 62,0 | 1.0309,3 | 0,23 | 0,197 | 930,0 |
