PVC de alumínio revestido de cobre Unarmoured CUnarmoured/YJVC-0.6/1KV revestido poliolefina
Descrição do produto

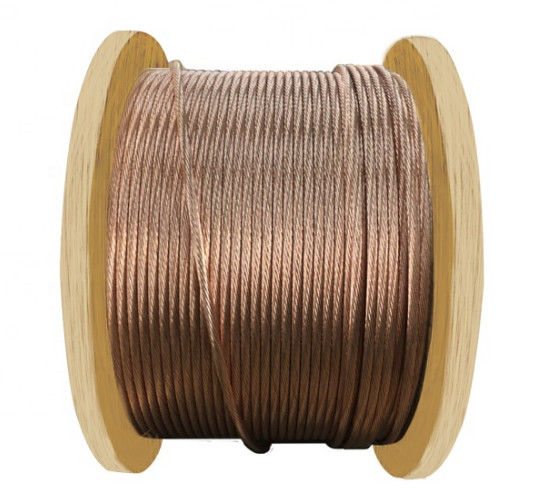

Fio de alumínio revestido de cobre e coberto com tecnologia de fabricação de soldagem, revestimento de cobre de alta qualidade concentricamente na superfície externa da haste de alumínio ou fio de núcleo de fio de aço, e a formação de uma forte ligação metalúrgica entre os átomos entre a camada de cobre e o núcleo, de modo que dois materiais metálicos diferentes combinados em um todo integral, podem fazer como processo de trefilação e recozimento como um único processo de trefilação de fio de metal de cobre e alumínio com proporção ajustável para a relação de volume da camada de cobre permaneceu relativamente constante.
Estrutura do produto:
Condutor de alumínio revestido de cobre
Isolamento XLPE ou PVC
Bainha de PVC ou poliolefina
Análise de recursos do produto:
1, resistividade DC: resistividade da linha de cobre do fio de alumínio revestido de cobre grande do que cerca de 1,5 vezes o fio de cobre, os valores femininos são os mesmos, o fio de cobre do fio de alumínio revestido de cobre pesa cerca de 1/2.
2, O uso de condutor de alumínio revestido de cobre pode ser continuado por muitos anos para atender a corrente na seleção, design, instalação e outros hábitos de produtos de fios e cabos, também pressionou os terminais do cabo, permitindo a soldagem.
3, Menor resistência CA:
4, peso leve e baixo custo: em comparação com as mesmas especificações técnicas do cabo de cobre, economia de custos do cabo condutor de alumínio revestido de cobre de mais de 40%, economia de custos do cabo condutor composto de alumínio revestido de cobre / cobre de mais de 20%.
5, boa soldabilidade: fio de alumínio revestido de cobre devido à sua superfície revestida com uma camada de cobre concêntrico, com fio de cobre para ter a mesma soldabilidade, para facilitar a produção
Classificação
Um é o cabo de alumínio revestido de cobre para fins de sinal ou comunicação e o outro é para fonte de alimentação
Nível de tensão
0,6/1KV3,6/6KV8,7/10KV,8,7/15KV12/20KV
18/20KV21/35KV26/35KV
Tipo e dados
Núcleo único 0,6/1KV
| Seção nominal do condutor |
Espessuras nominais de isolamento (mm) |
Espessura da bainha (mm) |
Diâmetro do cabo
(mm)
|
Peso de referência
(kg/km)
|
20℃ Resistência máxima DC do condutor (Ω/KM) |
| 1x2,5 |
0,8 |
1,8 |
7,5 |
63 |
10.8 |
| 1x4 |
1,0 |
1,8 |
8,5 |
80 |
6,92 |
| 1x6 |
1,0 |
1,8 |
9,0 |
94 |
4,35 |
| 1x10 |
1,0 |
1,8 |
10,0 |
126 |
2,70 |
| 1x16 |
1,0 |
1,8 |
11,5 |
161 |
1,74 |
| 1x25 |
1.2 |
1,8 |
13,5 |
225 |
1.10 |
| 1x35 |
1.2 |
1,8 |
14,0 |
277 |
0,765 |
| 1x50 |
1.4 |
1,8 |
16,0 |
355 |
0,539 |
| 1x70 |
1.4 |
1,8 |
17,5 |
460 |
0,386 |
| 1x95 |
1.6 |
1,8 |
20,0 |
603 |
0,284 |
| 1x120 |
1.6 |
1,8 |
21,5 |
722 |
0,220 |
| 1x150 |
1,8 |
1,8 |
24,0 |
871 |
0,173 |
| 1x185 |
2,0 |
1,8 |
26,0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2,0 |
30,0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32,0 |
1687 |
0,0843 |
