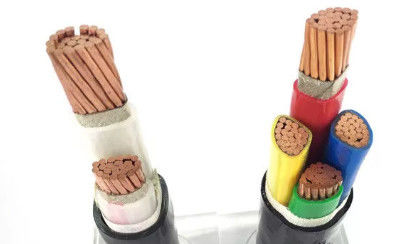

Cabo isolado XLPE Unarmoured do IEC 60502-1 com Cu - bens do condutor
Aplicações
Estes cabos são usados para o fornecimento de eletricidade no sistema da instalação da baixa tensão, eles são apropriados para a instalação dentro dentro e fora, em canais de cabo, sob a terra, em estações do poder e de interruptor, distribuições locais da energia, plantas industriais, onde não há nenhum risco de dano mecânico.
Detalhes
1. Condutores
------------------------------------------------------------------------------------------------------
Os condutores serão da classe 1 ou da classe 2 de cobre recozido liso ou metal-revestido ou do alumínio liso ou da liga de alumínio, ou da classe 5 de cobre liso ou metal-revestido de acordo com IEC 60228.
2. isolação
------------------------------------------------------------------------------------------------------
O material e a espessura de XLPE serão conforme IEC 60502 ou BS 5467 avaliadas para a operação 90°C contínua.
3. conjunto/coberta interna
------------------------------------------------------------------------------------------------------
As cobertas internas podem ser expulsadas ou dobrado. Para cabos com núcleos circulares, a não ser que os cabos com mais de cinco núcleos, uma coberta interna dobrada sejam permitidos somente se os interstício entre os núcleos são enchidos substancialmente. Uma pasta apropriada é permitida antes da aplicação de uma coberta interna expulsa. O material é compatível com o material de isolamento, os materiais usados para cobertas e enchimentos internos serão apropriados para a temperatura de funcionamento do cabo e compatíveis com o material de isolamento. Para cabos livres do halogênio, a coberta e os enchimentos internos igualmente serão halogênio combinam livre.
4. armadura
------------------------------------------------------------------------------------------------------
De alumínio/galvanizou fios de aço/de aço aplicados helicoidal sobre a coberta interna conforme IEC 60502-1, ou as fitas do alumínio do dobro/aço e o cobre/fio de cobre estanhado podem igualmente ser fabricados mediante solicitação.
5. bainha exterior
------------------------------------------------------------------------------------------------------
A bainha exterior será do tipo expulso ST1/ST2 do PVC conforme IEC 60502-1, tipo ST3/ST7 do polietileno, halogênio livre ST8 composto, Polychloroprene, polietileno chlorosulfonated ou os polímeros similares, tipo SE1 estão igualmente disponíveis a pedido.
Parâmetros
No.cores x cruz-segundo. |
Isolação espessura |
Bainha espessura Nominal valor |
Ø exterior aproximadamente. |
peso aproximadamente. |
Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | resistência máxima da C.C. em 20℃ |
milímetro do ² | milímetro | milímetro | milímetro | quilograma/quilômetro | A | A | Ω/km |
2×2.5 | 0,7 | 1,8 | 10,6 | 140 | 37 | 54 | 7,41 |
2×4.0 | 0,7 | 1,8 | 11,6 | 192 | 47 | 70 | 4,61 |
2×6.0 | 0,7 | 1,8 | 12,6 | 245 | 60 | 86 | 3,08 |
2×10 | 0,7 | 1,8 | 15,2 | 362 | 84 | 115 | 1,83 |
2×16 | 0,7 | 1,8 | 16,6 | 514 | 113 | 149 | 1,15 |
2×25 | 0,9 | 1,8 | 19,8 | 734 | 150 | 191 | 0,73 |
2×35 | 0,9 | 1,8 | 17,2 | 968 | 185 | 231 | 0,52 |
2×50 | 1,0 | 1,8 | 19,4 | 1190 | 226 | 275 | 0,39 |
2×70 | 1,1 | 1,9 | 22,0 | 1591 | 287 | 337 | 0,27 |
2×95 | 1,1 | 2,0 | 24,6 | 2117 | 354 | 405 | 0,19 |
2×120 | 1,2 | 2,1 | 27,4 | 2617 | 431 | 463 | 0,15 |
2×150 | 1,4 | 2,2 | 30,2 | 3239 | 494 | 522 | 0,12 |
2×185 | 1,6 | 2,3 | 34,0 | 5126 | 592 | 591 | 0,10 |
