Tensão média blindada subterrânea do cabo distribuidor de corrente 1~35KV
Cabo isolado de XLPE:
o cabo distribuidor de corrente 1-35Kv é um tipo de XLPE isolou o cabo, apropriado para a tensão média à alta tensão; consiste no fio de alumínio encalhado compacto ou no fio de cobre encalhado como o condutor desencapado, com a isolação de XLPE e o metal que protegem a camada, a bainha do PVC ou da bainha do PE tampa para impedir a corrosão.
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |

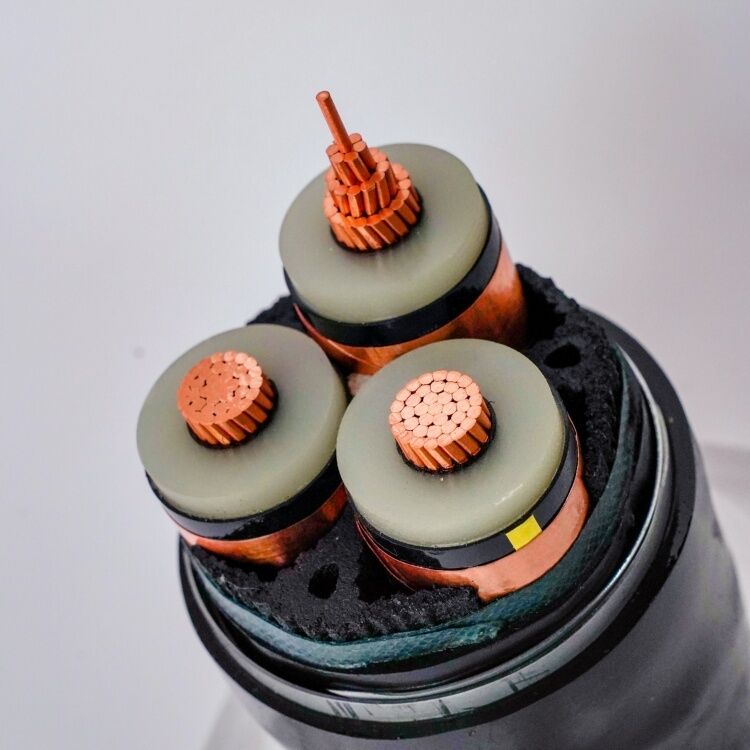

Estrutura do cabo distribuidor de corrente de 1KV 33KV XLPE
Condutor: Condutor redondo comprimido encalhado recozido comum do cobre do círculo ou o de alumínio de acordo com IEC60228 o nível 2
Proteção do condutor: composto semiconducting expulso
Isolação: A temperatura avaliado de XLPE (polietileno ligado) é 90°C
Proteção da isolação: composto semiconducting expulso
Rede de arame: Camadas concêntricas da fita de cobre ou do fio de cobre
A cor do logotipo do fio do núcleo: a fita vermelha, amarela, e azul deve ser colada entre a camada de proteção de isolamento e o metal que protegem a camada (os logotipos acima podem ser mudados como necessários);
Conjunto: Empilhe os três fios protegidos do núcleo junto caso necessário, encha-os com os materiais não-hygroscopic compatíveis com materiais de isolamento, e tampa com uma camada de bainha do PVC
Bainha interna: Camada da extrusão do PVC ST2 ou do PE, baixo fumo e halogênio livre
Armadura: cabo distribuidor de corrente do três-núcleo com fios dobro da fita de aço galvanizada ou fio de aço galvanizado, fios dobro do único cabo distribuidor de corrente com folha de alumínio ou fio de alumínio
Bainha exterior: Tipo ST2 do PVC, na linha de IEC 60502 ou de PE, LSZH
O cabo distribuidor de corrente de XLPE (polietileno ligado) tem propriedades elétricas e físicas excelentes e é o melhor cabo para linhas da transmissão e da distribuição. As vantagens destes cabos são estrutura simples e peso leve; além do que a resistência elétrica, térmica, mecânica e química excelente, igualmente têm a conveniência da aplicação. Pode igualmente ser colocada ao longo da rota sem ser restringida pela diferença nivelada.
Usado em sistemas da transmissão de energia e de distribuição de 35kV e abaixo. Pode completamente substituir cabos distribuidores de corrente papel-isolados óleo-impregnados, e pode igualmente parcialmente substituir cabos distribuidores de corrente cloreto-isolados polyvinyl. É amplamente utilizado em campos do poder, da construção, da mineração, da metalurgia, os petroquímicas, e das comunicações.
