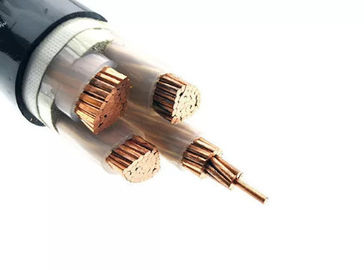

O abastecimento de energia XLPE isolou o fio/cruz de pouco peso o cabo ligado do polietileno

O abastecimento de energia XLPE isolou o fio/cruz de pouco peso o cabo ligado do polietileno

Aplicação

Os cabos distribuidores de corrente para o abastecimento de energia são instalados no ar livre, dentro no subsolo, dentro, em canais de cabo, em centrais elétricas, em conexões residental e em iluminação de rua assim como nas redes do subscritor, onde os danos mecânicos não devem ser esperada.

Detalhes rápidos

-------------------------------------------------------

– Seção transversal nominal: 2X120 milímetro2

– Diâmetro total Ø aproximadamente: 27,4 milímetros

– Peso líquido aproximado: 2617 kg/km

– C.C. do condutor resistente em 20°C: 0,15 Ω/km

Características elétricas

-------------------------------------------------------

– Tensão avaliado Uo/U (Um): 600/1000 V

– Ar atual máximo 30°C da avaliação: 431 A

– Avaliação atual máxima 20°C enterrado: 463 A

– Resistência máxima da C.C., condutor 20°C: 0.15Ω/quilômetro

– Tensão do teste: 4000 V

Características dimensionais

-------------------------------------------------------

– Seção transversal nominal: 120 milímetros2

– Não dos condutores: escolha o núcleo 2

– Espessura da isolação: 1.2mm

– valor nominal da espessura da bainha: 2,1 milímetros

– Diâmetro total máximo Ø: 27,4 milímetros

– Peso aproximado: 2617 kg/km

Características do uso

-------------------------------------------------------

– Temperatura de funcionamento máximo: °C 90

– Temperatura do curto-circuito: +250°C (procurar um caminho mais curto o máximo 5 s da duração)

– durante a instalação até -5°C

– Variação da temperatura: - 20 + ao °C 90

– Raio de curvatura mínimo: cabo Ø de 15 x

Padrões

-------------------------------------------------------

International: IEC 60502-1
Nacional: GB/T 12706.1-2008

Características da construção

-------------------------------------------------------
1. condutor
– Condutor de cobre desencapado, classe 2 a IEC 60228

– Para tamanhos menores, um condutor redondo contínuo, classe 1
2. isolação: Composto de XLPE

3. Enchimento: Enchimento dos PP
4. bainha exterior: Composto do PVC
5. cor da bainha: Preto
