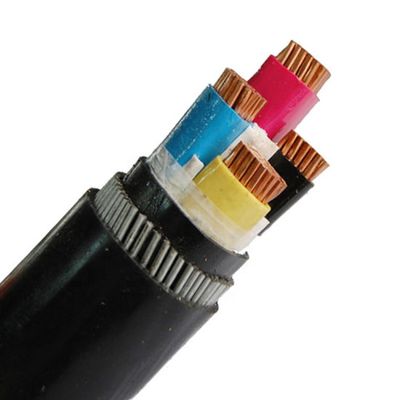

300mm2 XLPE isolou e o PVC revestiu o cabo distribuidor de corrente
Introdução de cabo de XLPE:
1. Uso do cabo de alta tensão
Os cabos de alta tensão são apropriados para a colocação fixa de linhas da transmissão de energia e da distribuição com C.A. 50HZ e da tensão avaliado 66KV e abaixo para a transmissão de energia.
2. Função do uso
A temperatura avaliado máxima do condutor de cabo é o ℃ 90
Durante procurar um caminho mais curto o período (a duração a mais longa não excede 5s), a temperatura máxima do condutor de cabo não excederá o ℃ 250
A temperatura ambiental ao colocar cabos não será mais baixa de 0 ℃
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. |
| Substantivo |
Fase | Neutro | valor |
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | | |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
As características e os usos de XLPE isolaram cabos distribuidores de corrente:
O polietileno ligado isolou o cabo distribuidor de corrente tem as características da força mecânica alta, da resistência forte do esforço ambiental, do desempenho elétrico excelente, e da resistência atual forte.
Ataque químico. Além, o produto de pouco peso e simples é fácil de usar. Este produto é apropriado para sistemas da transmissão e de distribuição com uma tensão avaliado de 0.6/1kv.
Tem as características principais de cabos fireresistant. Os cabos não são fáceis de travar o fogo ou continuar a queimar-se somente dentro de alguma escala. É apropriado para centrais elétricas, metros, túneis, prédios, e em grande escala
Cabos distribuídos densos em empresas industriais e minando, em campos petrolíferos, em minas de carvão e em outros lugares.
Desempenho técnico do cabo de alimentação
1. A avaliação da temperatura máxima do condutor de cabo isolado do PVC é 70°C. Quando a procura um caminho mais curto ocorre (a duração a mais longa não excede 5S), o condutor que a temperatura não excede 160°C.
2. A temperatura avaliado máxima do condutor do cabo isolado de XLPE é 90℃, procura um caminho mais curto ocorre (a duração a mais longa não excede 5S), e a temperatura do condutor não excede 250℃.
3. Quando instalar o PVC isolou ou revestiu cabos, a temperatura ambiental não deve ser mais baixa do que 0℃.
4. Estabilidade química perfeita, resistência aos ácidos, alcaloides, óleos e solventes orgânicos, e retardadores da chama.
Vantagens de cabos distribuidores de corrente.
1. Ocupa uma área pequena. Geralmente é enterrado no solo ou colocado dentro. Nas valas e nos túneis.
A distância da isolação entre as linhas é muito pequena, nenhuma torre é usada, menos terra é ocupada, e nenhum espaço à terra é ocupado basicamente.
2. Confiança alta. Afetado por condições meteorológicas e por ambiente circunvizinho, o desempenho de transmissão é estável e a confiança é alta.
3. Fornece umas circunstâncias mais favoráveis para o desenvolvimento da tensão ultra-alta e da grande capacidade tal como a baixa temperatura e cabos superconducting.
4. Grande capacidade distribuída.
5. Menos carga de trabalho da manutenção.
6. A possibilidade de choque elétrico é pequena.
