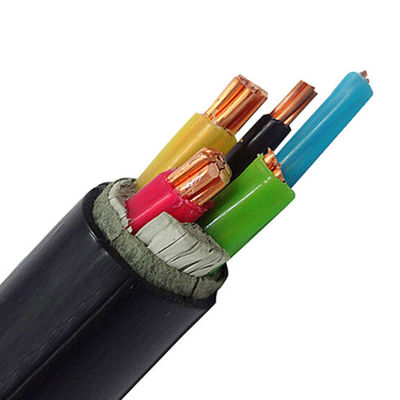

o núcleo XLPE do cobre de 0.6/1kV 35mm isolou o cabo distribuidor de corrente
Descrição do produto e aplicação
Um cabo distribuidor de corrente é um componente de uns ou vários condutores elétricos, fixado geralmente junto com a bainha inteira. Este componente é usado para transmitir o poder. Os cabos distribuidores de corrente podem ser instalados nas construções como a fiação permanente, enterrada na terra, andar aéreo ou desencapado.
Usado para a transmissão e a distribuição em 0.6/1kV aos sistemas da transmissão 8.7/15kV e de distribuição. É usado geralmente na energia elétrica, a construção, a mineração, a metalurgia, indústria petroquímica e comunicações e outros campos.
Características físicas e elétricas
|
No.cores x
|
Isolação
|
Bainha
|
Ø exterior
|
peso
|
Avaliações atuais no ar 30℃
|
As avaliações atuais enterraram 20℃
|
|
cruz-segundo.
|
espessura
|
espessura
|
aproximadamente.
|
aproximadamente.
|
|
|
Substantivo
|
|
Fase
|
Neutro
|
valor
|
|
milímetro do ²
|
milímetro
|
milímetro
|
milímetro
|
milímetro
|
quilograma/quilômetro
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Aplicação:
Este produto é apropriado para a transmissão de energia e a distribuição com C.A. avaliou a tensão 0.6/1kv e a frequência de trabalho 50Hz.
Os cabos distribuidores de corrente de baixa voltagem são usados para a transmissão de energia e a distribuição em sistemas da transmissão de energia 1kV e de distribuição. É amplamente utilizado na energia elétrica, na mineração, na construção, na metalurgia, no petroquímico e nos campos de uma comunicação, e substitui completamente cabos distribuidores de corrente papel-isolados óleo-imergidos.
XLPE isolou cabos distribuidores de corrente que XLPE isolou cabos distribuidores de corrente tem mais vantagens do que os cabos isolados de papel e cabos isolados do PVC. O cabo ligado do polietileno tem a força elétrica alta, força mecânica, resistência de envelhecimento alta, resistência de corrosão química, esforço ambiental, estrutura simples, uso conveniente, e pode ser usado em altas temperaturas por muito tempo. Pode ser colocado sem um limite da gota.
Vantagens do cabo de XLPE: O cabo de XLPE tem uma temperatura de trabalho a longo prazo mais alta e uma corrente avaliado maior, e sob o mesmo ambiente, o tamanho (seção transversal normal) do cabo de XLPE pode ser 1 ou 2 menor do que aquele do cabo do PVC. Estes não somente para melhorar a qualidade e o desempenho do produto, mas para reduzir igualmente os custos de gastos de fabricação do cabo. Cabo blindado
O cabo blindado da fita de aço pode aumentar as propriedades mecânicas do cabo, e o cabo pode suportar a pressão mecânica externo.
Armadura de aço da correia/armadura de aço da folha, armadura do fio de aço/fio de aço armor/SWA. Modelo blindado do cabo da fita de aço: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Características de funcionamento
1) Temperatura de trabalho
O máximo - a temperatura de trabalho contínua permissível do condutor não excederá 90℃
2) O condutor procura um caminho mais curto a temperatura
Não deve exceder o ℃ 250. (A duração a mais longa é 5 segundos)
3) Raio de curvatura:
Raio de curvatura do cabo do único-núcleo: raio de curvatura 20D do cabo do multi-núcleo: 15D
D = diâmetro total real do cabo (milímetros)
4) Temperatura da instalação:
A temperatura mínima da instalação é 0°C.
Colocando as circunstâncias e os parâmetros básicos usados para calcular a corrente avaliado:
Colocando o método:
Temperatura ambiental no ar: 40℃ enterrou diretamente: Resistência térmica 1.0℃ do solo 25℃·m/W
Única disposição do cabo do núcleo: paralela (de lado a lado: 1D D = diâmetro)
