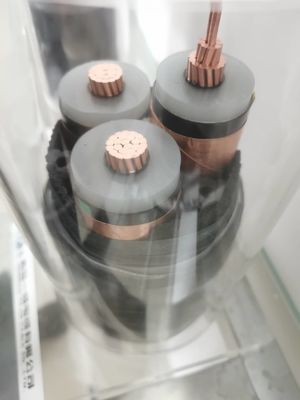

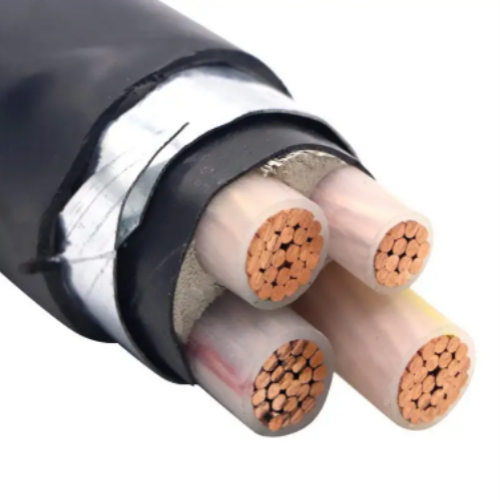

4-Core galvanizou o cabo 1×25mm2 de cobre blindado de aço
XLPE isolou o cabo
A isolação de XLPE de cabos distribuidores de corrente médios da tensão abaixo de 30 quilovolts com isolação de XLPE tem propriedades elétricas, mecânicas e térmicas muito boas em redes médias da tensão. Este material de isolamento tem a resistência química excelente e igualmente tem a resistência fria. Devido às várias vantagens, o tipo da isolação de XLPE substituiu extremamente a isolação de papel tradicional tradicional datilografa em muitos campos. XLPE isolou cabos médios da tensão é projetado ser longitudinalmente impermeável. Comparado com os cabos isolados do PVC e do papel, XLPE isolou cabos distribuidores de corrente médios da tensão tem a vantagem do baixo coeficiente dielétrico. O bom desempenho de XLPE isolou cabos permanece constante sobre uma variação da temperatura longa. Estes cabos podem ser colocados na terra, no ar ou em umas tubulações.
Características físicas e elétricas
| No.cores x |
Isolação |
Bainha |
Ø exterior |
peso |
Avaliações atuais no ar 30℃ |
As avaliações atuais enterraram 20℃ |
| cruz-segundo. |
espessura |
espessura |
aproximadamente. |
aproximadamente. |
| |
Substantivo |
| Fase |
Neutro |
valor |
| milímetro do ² |
milímetro |
milímetro |
milímetro |
milímetro |
quilograma/quilômetro |
|
|
| 3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|
Construções:
Chama do nome do produto - cabo isolado mineral à prova de fogo retardador do cabo BTTZ/BTTQ/BTLY do MI
O padrão padrão do VDE 0295 e do IEC 228 do RUÍDO do produto torceu os fios de cobre, GB5023.6-2012 e padrão de empresa
Núcleo 1 2 3 4 5 3+1 3+2 4+1 núcleos
Vida ativa <25years>
Tipo de cobre do condutor, classe 5
Material de costas finas do condutor do cobre oxigênio-livre
Material do composto mineral da isolação (MgO)
Cor do vermelho da isolação do núcleo/branco/azul/preto/verde/amarelos (opcional)
Material halogênio do smorke da bainha do Polyolefine livre do baixo (LSZH/LSOH PO)
Tensão 600~1000 VOLTS
Vantagem para baixo às profundidades 500 mtrs
Seção 0.25mm2~95.00mm2/AWG1~AWG14
Raio de curvatura reservado do cabo do raio de curvatura installtion mínimo se nenhuma menos de 6 vezes do wideth do cabo
Teste da passagem GB/T18380.1-2001 da resistência da chama e GB5023.6-2012
Bainha isolada de alumínio (AL)
A instalação de cabo
Para evitar dano, XLPE isolou cabos distribuidores de corrente médios da tensão deve com cuidado ser colocado e instalado. Deve-se assegurar-se de que os cabos não estejam puxados sobre bordas duras ou afiadas. A extremidade do cabo deve ser selada e impermeável. Após ter cortado o comprimento, ambas as extremidades devem ser seladas imediatamente.
A profundidade recomendada da instalação é 60 a 80 cm. os cabos do Único-núcleo são arranjados geralmente em uma forma trilobal ou triangular.
Para a instalação nos canais, o efeito da isolação térmica do espaço aéreo entre o cabo e a parede interna do canal deve especialmente ser considerado. O diâmetro interno da canalização deve ser pelo menos 1,5 vezes o diâmetro do cabo.
