| MOQ: | Negociável |
| preço: | negotiable |
| standard packaging: | cilindro Ferro-de madeira ou cilindro de madeira inteiro |
| Delivery period: | 8-15 dias |
| payment method: | L/C, T/T |
| Supply Capacity: | 100km pelo mês |
Resistente à corrosão química ao ar livre resistência ao cabo blindado flexível
Introdução do cabo de alimentação blindado isolado XLPE
Os cabos de alimentação XLPE são utilizados para sistemas de transmissão e distribuição de energia a 35 kV e abaixo.É amplamente utilizado na substituição completa de cabos de energia isolados de papel impregnados de óleo e na substituição parcial de cabos de energia isolados de PVC, incluindo as áreas de energia, construção, mineração, metalurgia, petroquímica e comunicações.
| Número de núcleos x | Isolamento | Capa | Ø Exterior | peso | Nomenclatura de corrente no ar 30°C | Nivel de corrente enterrado a 20 °C | |
| Segundos transversais. | espessura | espessura | Aproximadamente. | Aproximadamente. | |||
| Número nominal | |||||||
| Fase | Neutro | Valor | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4 + 1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Padrão de cabo de alimentação blindado isolado XLPE
Os produtos podem ser produzidos de acordo com as especificações da nossa fábrica, equivalente à norma IEC60502.A fábrica também pode projetar e fabricar cabos de alimentação especiais de acordo com outras normas exigidas pelos clientes.

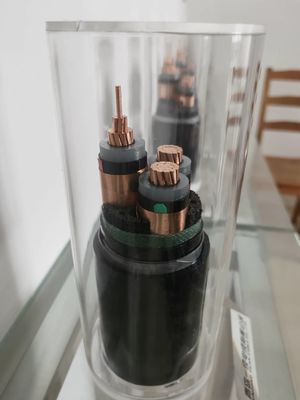

Estrutura do cabo de alimentação blindado isolado XLPE
Condutor: o cobre e o alumínio orais podem formar um condutor de várias cadeias.
Isolamento: O condutor é isolado com uma camada de mistura PE/PVE/XLPE/borracha extrudida.
Enchimento: o cabo montado é preenchido com uma camada de material composto de PVC para preencher o espaço entre os fios do núcleo e tornar o cabo redondo.
Armadura: Consiste num fio de aço galvanizado de uma única camada de tamanho adequado.
Envoltura: Proteger a camada externa do material composto de PVC blindado.
Voltagem nominal do cabo de alimentação blindado isolado XLPE
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Temperatura de funcionamento do cabo de alimentação blindado isolado XLPE
Função normal contínua 90 vezes, 130 vezes em condições de sobrecarga de emergência, 250 vezes em condições de curto-circuito
Área nominal da secção transversal do cabo de alimentação blindado isolado xlpe
1.5 milímetros quadrados, 2,5 milímetros quadrados, 4 milímetros quadrados, 6 milímetros quadrados, 10 milímetros quadrados, 16 milímetros quadrados, 25 milímetros quadrados, 35 milímetros quadrados50 mm quadrados, 70 mm quadrados,
95 milímetros quadrados, 120 milímetros quadrados, 150 milímetros quadrados, 185 milímetros quadrados, 240 milímetros quadrados, 300 milímetros quadrados 400 milímetros quadrados, 500 milímetros quadrados,630 mm2, 800 mm2
Gamma de produção de cabos de alimentação
Cabos de núcleo único: de 1,5 mm2 a 800 mm2,
Cabos de núcleo múltiplo: 1,5 mm quadrados a 400 mm quadrados
|
|
