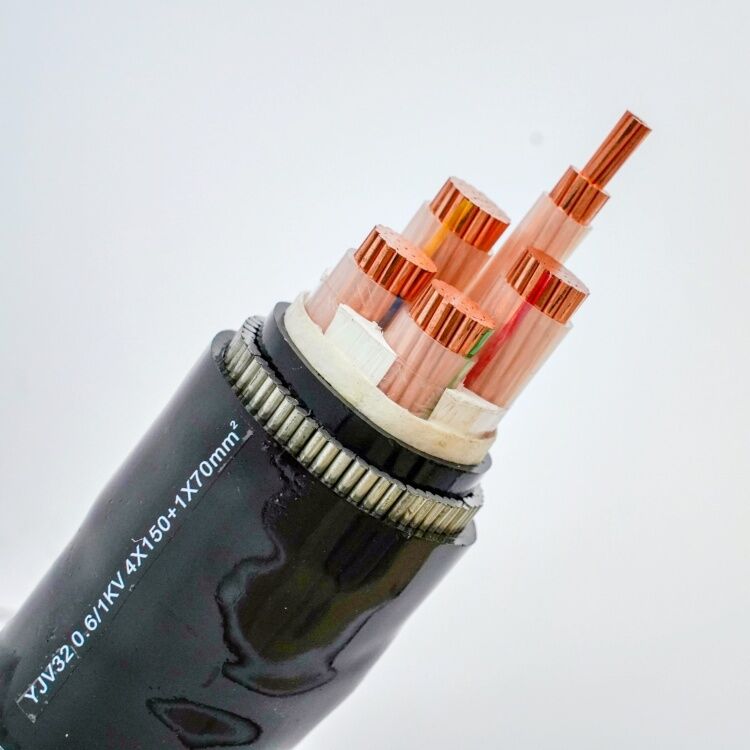

0.6/1KV quatro núcleo CU/XLPE/PVC 0.6/1kV IEC60502-1 para a aplicação subterrânea
Aplicação:
Cabos distribuidores de corrente: usado em centrais elétricas, industrial e switchgear, e cabos urbanos das redes da fonte de alimentação dentro, de canais de cabo, os exteriores e enterrado.
Colocado:
1) Condutor: Tipo - fio encalhado de 2 cobre ou de alumínio
2) Isolação: XLPE
3) Armadura: fio de aço ou correia de aço
4) Bainha: PVC ou PE
Padrão:
Condutores de cabos isolados do IEC 60228
Classe da isolação do IEC 60502-1 1 quilovolt (Um = 1.2kV) a 30kV (Um = 36kV) com cabos distribuidores de corrente da isolação e acessório-parte expulsos 1: Tensão avaliado de 1 quilovolt (Um = 1.2kV) de cabo 3 quilovolts (Um = 3.6kV).
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
