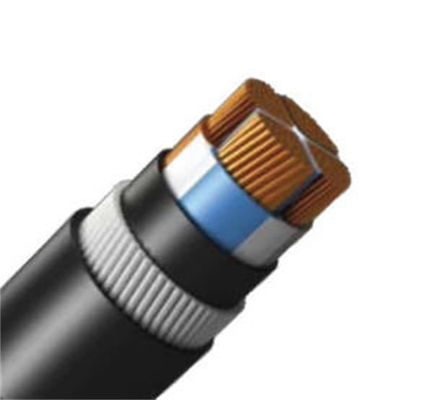

o alimentador Xlpe do cobre 0.6/1kv isolou o cabo
1. Padrões da aplicação
O produto é fabricado de acordo com GB 12706,1, e pode igualmente ser fabricado de acordo com as exigências dos clientes de acordo com padrões do IEC, das BS, e do RUÍDO.
2. Características
l desempenho elétrico alto.
l propriedades mecânicas altas e resistência de desgaste excelente.
l boa resistência de envelhecimento térmica e resistência do rachamento de esforço ambiental
l bom óleo e resistência solvente
l resistência térmica do nível superior
3. Parâmetros técnicos chaves
l terminou o teste de resistência da isolação do cabo
l suporta o teste da tensão do cabo terminado: frequência de trabalho 3500v 5min sem divisão.
Características:
Condutor: Rasteja a resistência, flexibilidade alta, extensibilidade forte, baixa taxa reencadernada, estabilidade da conexão.
Isolação: resistência de alta temperatura, anti-combustão, antienvelhecimento, resistente e durável, ambiente do baixo-carbono.
Camada da armadura: desempenho mais barato e melhor, um formulário especial do bloqueio, firme e resistente.
Bainha exterior: O PVC não contém a ligação ou o cádmio. Pode ser instalado em lugares úmidos, ou diretamente ser enterrado ou colocado nas construções.
Propriedade:
1.The permitiu o mais altamente a temperatura de funcionamento do condutor para o funcionamento a longo prazo é 90 graus.
2. No curto-circuito (o prazo máximo é não mais de 5 segundos), a mais alta temperatura para o condutor é não mais de 250 graus.
o cabo 3.The é colocado sem limite horizontal da gota. A temperatura do ambiente deve ser não mais baixa de 0 quando colocada. Se não deve ser pré-aquecida.
4.Excellent desempenho elétrico, resistência à corrosão química.
5.They pode estar a tração aconselhável quando colocado. Podem estar a tração do baixo fumo de Outside.Left halogênio-livre após queimado. Retarde a queimadura do cabo.
Avaliação da tensão para o cabo distribuidor de corrente de XLPE | No. seção transversal do substantivo de x de no. x mm2 do condutor | |||||||
1 núcleo | núcleo 2 | núcleo 3 | núcleo 3+1 | 4core | núcleo 3+2 | núcleo 4+1 | núcleo 5 | |
0.6/1 quilovolts | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
