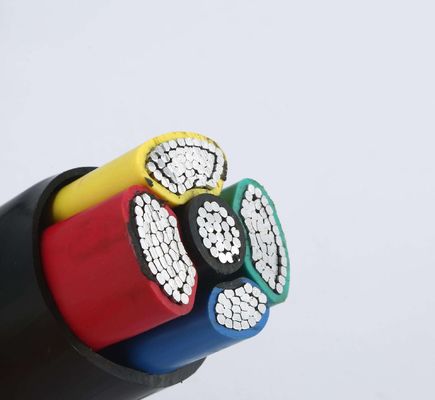

5 o Pe quadrado Xlpe do milímetro do núcleo 25 isolou o cabo distribuidor de corrente
Cabo distribuidor de corrente, núcleo de cobre, isolação de XLPE, bainha do polietileno
Número: YJLV
Tensão avaliado 0,6/1 quilovolt
Padrão: GB/T 12706.1-2008, IEC 60502-2004
Este produto é apropriado para a transmissão e a distribuição sob a C.A. avaliou a tensão 0.6/1kv e a linha de trabalho da frequência 50Hz
Outros cabos de alimentação:
Cabo distribuidor de corrente de cobre do núcleo com isolação de XLPE ou de PVC, bainha exterior do PVC ou do PE, cabo distribuidor de corrente blindado ou não-blindado de STA/cabo
Tipo: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Número de núcleos: único núcleo, 2 núcleos, 3 núcleos, 4 núcleos, 5 núcleos
Escala da produção: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 milímetros quadrados
Tensão relacionada: 300/300v, 300/500v, 450/750v, 0.6/1kV
Aplicação:
Este produto é apropriado para a transmissão e a distribuição sob a C.A. avaliou a tensão 0.6/1kv e a frequência de trabalho 50Hz.
Os cabos distribuidores de corrente de baixa voltagem são usados para a transmissão de energia e a distribuição em sistemas da transmissão de energia 1kV e de distribuição. É amplamente utilizado na energia elétrica, na mineração, na construção, na metalurgia, no petroquímico e nos campos de uma comunicação, e substitui completamente cabos distribuidores de corrente papel-isolados óleo-imergidos.
XLPE isolou cabos distribuidores de corrente que XLPE isolou cabos distribuidores de corrente tem mais vantagens do que os cabos isolados de papel e cabos isolados do PVC. Os cabos ligados do polietileno têm a força elétrica alta, a força mecânica, a resistência de envelhecimento alta, a resistência do esforço ambiental, a resistência de corrosão química, a estrutura simples, o uso conveniente, e a operação de alta temperatura a longo prazo. Pode ser colocada sem um limite da gota.
| Avaliação da tensão para o cabo distribuidor de corrente de XLPE | No. seção transversal do substantivo de x de no. x mm2 do condutor | |||||||
| 1 núcleo | núcleo 2 | núcleo 3 | núcleo 3+1 | 4core | núcleo 3+2 | núcleo 4+1 | núcleo 5 | |
| 0.6/1 quilovolts | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Vantagens do cabo de XLPE:
O cabo de XLPE tem uma temperatura de trabalho a longo prazo mais alta e uma corrente avaliado maior, e sob o mesmo ambiente, o tamanho (seção transversal normal) do cabo de XLPE pode ser 1 ou 2 menor do que o cabo do PVC. Estes não somente para melhorar a qualidade e o desempenho do produto, mas para reduzir igualmente os custos de gastos de fabricação do cabo. Os cabos blindados da fita de aço para cabos blindados podem aumentar as propriedades mecânicas dos cabos, e os cabos podem suportar a pressão mecânica externo.
Armadura de aço da correia/armadura de aço da folha, armadura do fio de aço/fio de aço armor/SWA. Modelo blindado do cabo da fita de aço: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Função do uso:
1. A temperatura de trabalho permissível a longo prazo do condutor de cabo não excede 70℃
2. Quando procurar um caminho mais curto ocorre (a duração a mais longa não excede 5 segundos), a temperatura máxima do condutor de cabo não excede 160°C.
3. Quando o cabo é colocado, a temperatura ambiental não deve ser mais baixa do que 0℃. Quando a temperatura é mais baixa do que 0℃, pré-aqueça-o primeiramente.
4. O raio de curvatura mínimo do cabo não-blindado do multi-núcleo não deve ser menos de 12 vezes o diâmetro exterior do cabo, e o raio de curvatura mínimo do cabo blindado do multi-núcleo não deve ser menos de 15 vezes o diâmetro exterior do cabo. O raio de curvatura mínimo de um cabo blindado do único-núcleo não deve ser menos de 15 vezes o diâmetro exterior do cabo, e o raio de curvatura mínimo de um cabo unarmored do único-núcleo não deve ser menos de 20 vezes o diâmetro exterior do cabo.
5. Os parâmetros estruturais do polietileno ligado isolaram o cabo distribuidor de corrente com uma tensão avaliado de 0,6/1KV
