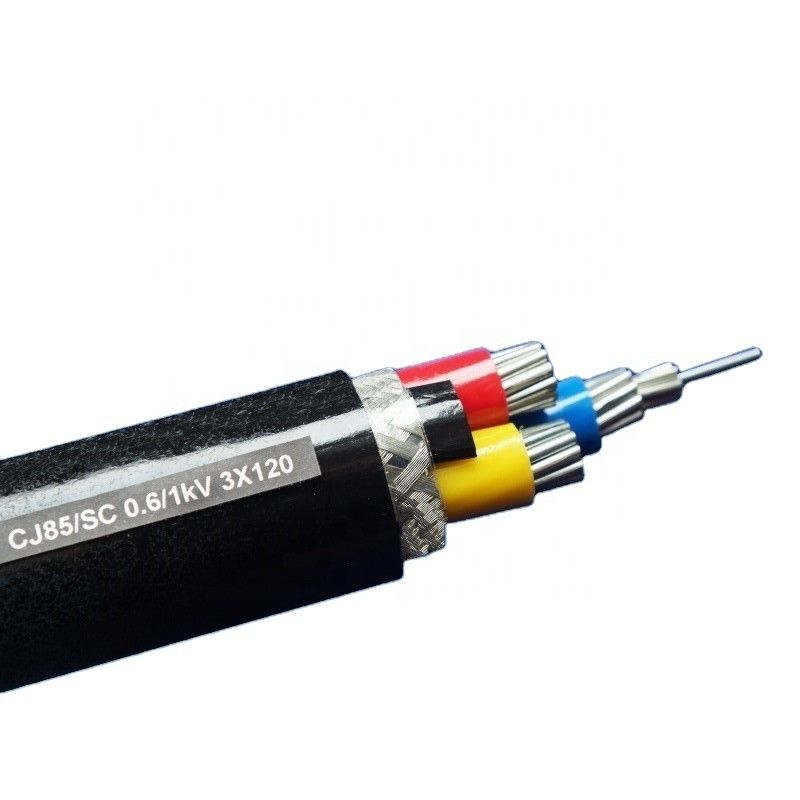

0.6/1KV 4 cabo distribuidor de corrente subterrâneo blindado de cobre do núcleo 95mm XLPE
1. Padrão
IEC 60502, 60228, 60332, 60331
VDE DO RUÍDO 0276-620
HD 620 S1: 1996
Classe 2 do EN 60228 do RUÍDO (construção)
2. Aplicação
Este cabo é usado para as instalações fixas, tais como redes do distrubution ou as instalações industriais. Pode ser instalado dentro canal de cabo, trincheira ou enterrado diretamente na terra.
3. Descrição do produto
1) Tensão avaliado: 0.6/1KV 3.6/6KV 6.5/11KV, 11KV, 33KV, 66KV, 132KV
2) Temperatura de trabalho máxima: °c 90
3) A temperatura máxima durante procura um caminho mais curto (≤5S): °c 250
4) Condutor: classe 1, 2 de cobre ou de alumínio
5) Área secional: 25 - 630mm2
6) Isolação: XLPE
7) No. dos núcleos: 1, 3
8) Armadura: fio de aço ou fita de aço para 3 cabos do núcleo e o material não-magnético para o único núcleo
9) Oversheath: PVC
10) Raio beding mínimo: 15 vezes cabografam o raio para cabos do único-núcleo e as 12 vezes para o multi-núcleo uns
11) Resistência máxima da C.C. do condutor em 20°c:
Avaliação da tensão para o cabo distribuidor de corrente de XLPE | No. seção transversal do substantivo de x de no. x mm2 do condutor | |||||||
1 núcleo | núcleo 2 | núcleo 3 | núcleo 3+1 | 4core | núcleo 3+2 | núcleo 4+1 | núcleo 5 | |
0.6/1 quilovolts | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Vantagens do cabo de XLPE:
O cabo de XLPE tem uma temperatura de trabalho a longo prazo mais alta e uma corrente avaliado maior, e sob o mesmo ambiente, o tamanho (seção transversal normal) do cabo de XLPE pode ser 1 ou 2 menor do que o cabo do PVC. Estes não somente para melhorar a qualidade e o desempenho do produto, mas para reduzir igualmente os custos de gastos de fabricação do cabo. Os cabos blindados da fita de aço para cabos blindados podem aumentar as propriedades mecânicas dos cabos, e os cabos podem suportar a pressão mecânica externo.
Armadura de aço da correia/armadura de aço da folha, armadura do fio de aço/fio de aço armor/SWA. Modelo blindado do cabo da fita de aço: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
