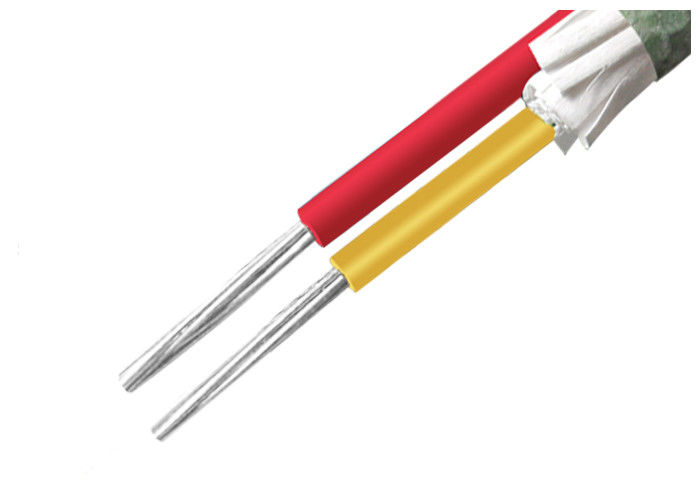

35 mm quadrados Cabo de condutor rígido de cadeia XLPE isolado personalizado NA2XY
Aplicações: O cabo isolado XLPE é utilizado como linha de distribuição e transmissão de energia a tensão nominal de 0,6/1KV.
Construção:
| Condutor |
Condutor de alumínio conforme IEC 60228, Classe 2 |
| Condutor circular ou em forma de círculo |
| Isolamento |
XLPE (Cross-Linked Polyethylene) a 90°C, muitas cores opcionais |
| Ecrã metálico opcional |
Fabricação a partir de fibras sintéticas |
| Capa |
PVC ou FR-PVC tipo ST2 até IEC 60502, preto ou vermelho ou personalização |
Conselhos para encomendar
Voltagem nominal
Norma de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Se for uma armadura, o tipo e o material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Voltagem nominal:0.6/1kV Baixa Tensão
Temperatura máxima do condutor: em condições normais (90°C), de emergência (130°C) ou de curto-circuito, não mais de 5 s (250°C).
Min. Temperatura ambiente 0 oC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 20 x cabo O.D para núcleo único sem blindagem
15 x cabo O.D. para multi-núcleo sem blindagem
15 x cabo O.D. para núcleo único com blindagem
12 cabos O.D. para multi-núcleo com blindagem
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para o tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para o tipo FR)
Outras normas, tais como BS, DIN, VDE e ICEA, mediante pedido
Instalação
1A temperatura de instalação não deve exceder 20°C. Se a temperatura ambiente for inferior a 0°C, o cabo deve ser pré-aquecido.
2O raio de curvatura do cabo não deve ser inferior a 8 vezes.
3Após a instalação, o cabo deve ser submetido a um ensaio de tensão durante 15 minutos.
Parâmetro técnico:
| Seção transversal do condutor |
Espessura do isolamento |
Espessura da bainha |
Aproximadamente. |
Peso aproximado |
Max. DC Resistência do condutor (20 °C) |
Teste de tensão AC |
Classificação atual |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5min |
No ar (A) |
No solo ((A) |
| 1 × 35 |
0.9 |
1.5 |
12 |
207 |
0.868 |
3.5 |
140 |
150 |
| 3×35 |
0.9 |
2.0 |
23 |
600 |
0.868 |
3.5 |
110 |
120 |
| 4×35 |
0.9 |
2.0 |
25 |
686 |
0.868 |
3.5 |
110 |
120 |
| 3 × 35 + 1 × 16 |
0.9 |
2.0 |
24 |
615 |
0.868 |
3.5 |
110 |
120 |
Embalagem e transporte:Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de cartão ondulado e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
