Cable de alimentação isolado de tensão média CU CTS XLPE Certificação CE KEMA
Aplicações: O cabo isolado XLPE é utilizado como linha de distribuição e transmissão de energia a tensão nominal3.6/6KV.
Construção:
| Condutor |
Condutor de cobre conforme IEC 60228, Classe 2 |
| Condutor circular ou em forma de círculo |
| Isolamento |
XLPE (Cross-Linked Polyethylene) a 90°C, muitas cores opcionais |

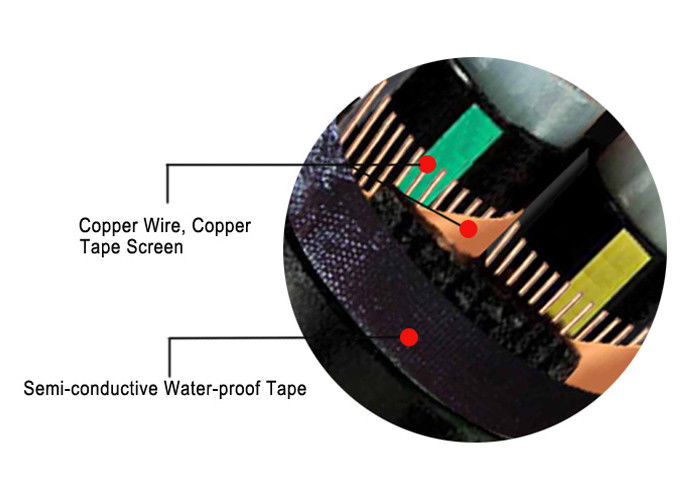

| Ecrã metálico opcional |
Fabricação a partir de fibras sintéticas |
| Capa |
PVC ou FR-PVC tipo ST2 até IEC 60502, preto ou vermelho ou personalização |
Conselhos para encomendar
Voltagem nominal
Norma de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Se for uma armadura, o tipo e o material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Voltagem nominal3.6/6KVBaixa Tensão
Temperatura máxima do condutor: em condições normais (90°C), de emergência (130°C) ou de curto-circuito, não mais de 5 s (250°C).
Min. Temperatura ambiente 0 oC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 20 x cabo O.D para núcleo único sem blindagem
15 x cabo O.D. para multi-núcleo sem blindagem
15 x cabo O.D. para núcleo único com blindagem
12 cabos O.D. para multi-núcleo com blindagem
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para o tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para o tipo FR)
Outras normas, tais como BS, DIN, VDE e ICEA, mediante pedido
Instalação
1A temperatura de instalação não deve exceder 20°C. Se a temperatura ambiente for inferior a 0°C, o cabo deve ser pré-aquecido.
2O raio de curvatura do cabo não deve ser inferior a 8 vezes.
3Após a instalação, o cabo deve ser submetido a um ensaio de tensão durante 15 minutos.
Parâmetro técnico:
| Seção transversal do condutor |
N.o/dia. de fios de condutor |
Espessura do isolamento |
Espessura da bainha |
Aproximadamente. |
Aproximadamente.Peso |
Max. DC Resistência do condutor (20 °C) |
Teste de tensão AC |
Classificação atual |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
No ar (A) |
No solo ((A) |
| 1 × 25 |
7/2.14 |
2.5 |
1.5 |
18.0 |
619 |
0.727 |
12.5 |
135 |
150 |
| 1 × 35 |
7/2.52 |
2.5 |
1.5 |
19.0 |
737 |
0.524 |
12.5 |
165 |
180 |
| 1 × 50 |
10/2.52 |
2.5 |
1.6 |
20.0 |
901 |
0.387 |
12.5 |
200 |
215 |
| 1 × 70 |
14/2.52 |
2.5 |
1.6 |
22.0 |
1128 |
0.268 |
12.5 |
250 |
265 |
| 1 × 95 |
19/2.52 |
2.5 |
1.7 |
23.0 |
1391 |
0.193 |
12.5 |
305 |
315 |
| 1 × 120 |
24 horas por dia.52 |
2.5 |
1.8 |
25.0 |
1655 |
0.153 |
12.5 |
355 |
360 |
| 1 × 150 |
Trinta e dois.52 |
2.5 |
1.8 |
26.0 |
1961 |
0.124 |
12.5 |
405 |
405 |
| 1 × 185 |
37/2.52 |
2.5 |
1.9 |
28.0 |
2334 |
0.0991 |
12.5 |
465 |
455 |
| 1 × 240 |
48/2.52 |
2.6 |
1.9 |
30.0 |
2904 |
0.0754 |
12.5 |
550 |
530 |
| 1 × 300 |
61/2.52 |
2.8 |
2.0 |
33.0 |
3547 |
0.0601 |
12.5 |
635 |
595 |
| 1 × 400 |
61/2.97 |
3.0 |
2.2 |
37.0 |
4572 |
0.0470 |
12.5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41.0 |
5630 |
0.0366 |
12.5 |
855 |
765 |
| 1 × 630 |
61/3.50 |
3.2 |
2.4 |
45.0 |
6922 |
0.0283 |
12.5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2.5 |
50.0 |
8252 |
0.0221 |
12.5 |
1130 |
950 |
| 1 × 1000 |
91/3.75 |
3.2 |
2.6 |
54.8 |
10548 |
0.0176 |
12.5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2.5 |
2.1 |
37.0 |
1858 |
0.727 |
12.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
2.5 |
2.2 |
39.0 |
2244 |
0.524 |
12.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
2.5 |
2.3 |
40.0 |
2767 |
0.387 |
12.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
2.5 |
2.4 |
45.0 |
3494 |
0.268 |
12.5 |
215 |
220 |
| 3 × 95 |
19/2.52 |
2.5 |
2.5 |
48.0 |
4334 |
0.193 |
12.5 |
265 |
265 |
| 3 × 120 |
24 horas por dia.52 |
2.5 |
2.6 |
51.0 |
5181 |
0.153 |
12.5 |
305 |
300 |
| 3 × 150 |
Trinta e dois.52 |
2.5 |
2.7 |
54.0 |
6154 |
0.124 |
12.5 |
345 |
340 |
| 3 × 185 |
37/2.52 |
2.5 |
2.9 |
58.0 |
7334 |
0.0991 |
12.5 |
400 |
380 |
| 3 × 240 |
48/2.52 |
2.6 |
3.0 |
63.0 |
9146 |
0.0754 |
12.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
2.8 |
3.2 |
69.0 |
11176 |
0.0601 |
12.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
3.0 |
3.5 |
77.0 |
14379 |
0.0470 |
12.5 |
620 |
520 |
Embalagem e transporte:Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de cartão ondulado e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
