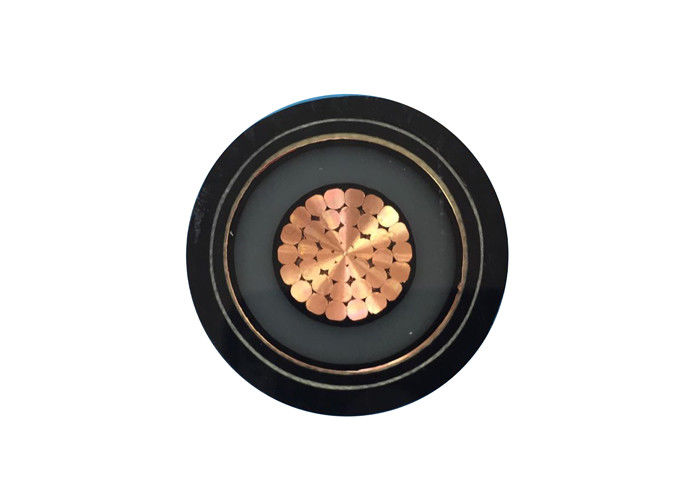

Cabos de núcleo único XLPE isolados profissionais 12,7 / 22kV Voltagem nominal N2XSY
Aplicações: O cabo isolado XLPE é utilizado como linha de distribuição e transmissão de energia a tensão nominal
12/20 kV ou 12,7/22 kV
Construção:
| Condutor |
Condutor de cobre conforme IEC 60228, Classe 2 |
| Condutor circular ou em forma de círculo |
| Isolamento |
XLPE (Cross-Linked Polyethylene) a 90°C, muitas cores opcionais |
| Ecrã metálico opcional |
Fabricação a partir de fibras sintéticas |
| Capa |
PVC ou FR-PVC tipo ST2 até IEC 60502, preto ou vermelho ou personalização |
Conselhos para encomendar
Voltagem nominal
Norma de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Se for uma armadura, o tipo e o material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Voltagem nominal 12/20 kV ou 12,7/22 kV
Temperatura máxima do condutor: em condições normais (90°C), de emergência (130°C) ou de curto-circuito, não mais de 5 s (250°C).
Min. Temperatura ambiente 0 oC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 20 x cabo O.D para núcleo único sem blindagem
15 x cabo O.D. para multi-núcleo sem blindagem
15 x cabo O.D. para núcleo único com blindagem
12 cabos O.D. para multi-núcleo com blindagem
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para o tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para o tipo FR)
Outras normas, tais como BS, DIN, VDE e ICEA, mediante pedido
Instalação
1A temperatura de instalação não deve exceder 20°C. Se a temperatura ambiente for inferior a 0°C, o cabo deve ser pré-aquecido.
2O raio de curvatura do cabo não deve ser inferior a 8 vezes.
Parâmetro técnico:
| Seção transversal do condutor |
N.o/dia. de fios de condutor |
Espessura do isolamento |
Espessura da bainha |
Aproximadamente. |
Peso aproximado |
Max. DC Resistência do condutor (20 °C) |
Teste de tensão AC |
Classificação atual |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
No ar (A) |
No solo ((A) |
| 1 × 35 |
7/2.52 |
5.5 |
1.9 |
25 |
979 |
0.524 |
42 |
170 |
180 |
| 1 × 50 |
10/2.52 |
5.5 |
1.9 |
27 |
1155 |
0.387 |
42 |
205 |
215 |
| 1 × 70 |
14/2.52 |
5.5 |
2 |
28 |
1393 |
0.268 |
42 |
260 |
265 |
| 1 × 95 |
19/2.52 |
5.5 |
2 |
30 |
1681 |
0.193 |
42 |
315 |
315 |
| 1 × 120 |
24 horas por dia.52 |
5.5 |
2 |
32 |
1979 |
0.153 |
42 |
360 |
360 |
| 1 × 150 |
Trinta e dois.52 |
5.5 |
2.1 |
33 |
2301 |
0.124 |
42 |
410 |
405 |
| 1 × 185 |
37/2.52 |
5.5 |
2.2 |
35 |
2718 |
0.0991 |
42 |
470 |
455 |
| 1 × 240 |
48/2.52 |
5.5 |
2.2 |
37 |
3302 |
0.0754 |
42 |
555 |
530 |
| 1 × 300 |
61/2.52 |
5.5 |
2.3 |
39 |
3941 |
0.0601 |
42 |
640 |
595 |
| 1 × 400 |
61/2.97 |
5.5 |
2.4 |
43 |
4931 |
0.047 |
42 |
745 |
680 |
| 1 × 500 |
61/3.23 |
5.5 |
2.5 |
47 |
5956 |
0.0366 |
42 |
885 |
765 |
| 1 × 630 |
61/3.50 |
5.5 |
2.6 |
51 |
7769 |
0.0283 |
42 |
980 |
860 |
| 1 × 800 |
91/3.20 |
5.5 |
2.8 |
55 |
8945 |
0.0221 |
42 |
1100 |
950 |
| 1 × 1000 |
91/3.75 |
5.5 |
2.9 |
61 |
10918 |
0.0176 |
42 |
1230 |
1040 |
| 3 × 35 |
7/2.52 |
5.5 |
2.7 |
53 |
3348 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
2.9 |
55 |
3904 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.9 |
59 |
4623 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
3 |
62 |
5593 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24 horas por dia.52 |
5.5 |
3.1 |
66 |
6495 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
Trinta e dois.52 |
5.5 |
3.2 |
69 |
7637 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
3.4 |
72 |
8803 |
0.0991 |
42 |
435 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
3.5 |
77 |
10729 |
0.0754 |
42 |
495 |
435 |
| 3 × 300 |
61/2.52 |
5.5 |
3.7 |
82 |
12723 |
0.0601 |
42 |
565 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
3.9 |
90 |
16207 |
0.047 |
42 |
640 |
520 |
Embalagem e transporte:Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de cartão ondulado e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
