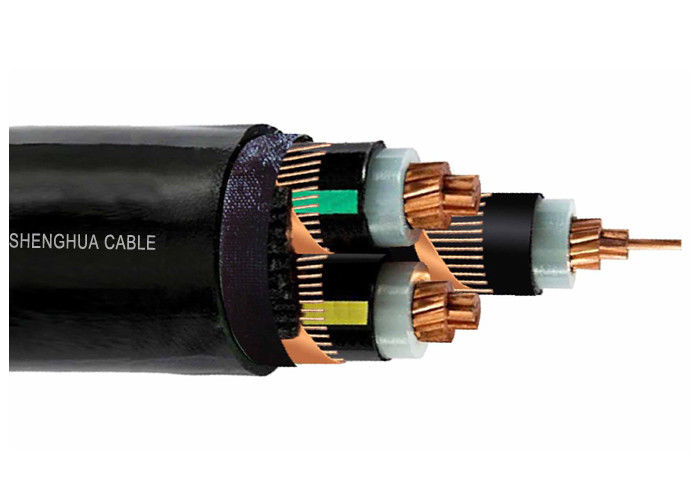

YXC8V-R HT Cable XLPE com 3 núcleos isolado 500M comprimento do tambor preto cor da bainha exterior
Aplicações: O cabo isolado XLPE é utilizado como linha de distribuição e transmissão de energia a tensão nominal
12/20 kV ou 12,7/22 kV
Construção:
| Condutor | Condutor de cobre conforme IEC 60228, Classe 2 |
| Condutor circular ou em forma de círculo |
| Isolamento | XLPE (Cross-Linked Polyethylene) a 90°C, muitas cores opcionais |
| Ecrã metálico opcional | Fabricação a partir de fibras sintéticas |
| Capa | PVC ou FR-PVC tipo ST2 até IEC 60502, preto ou vermelho ou personalização |
Conselhos para encomendar
Voltagem nominal
Norma de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Se for uma armadura, o tipo e o material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Voltagem nominal 12/20 kV ou 12,7/22 kV
Temperatura máxima do condutor: em condições normais (90°C), de emergência (130°C) ou de curto-circuito, não mais de 5 s (250°C).
Min. Temperatura ambiente 0 oC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 20 x cabo O.D para núcleo único sem blindagem
15 x cabo O.D. para multi-núcleo sem blindagem
15 x cabo O.D. para núcleo único com blindagem
12 cabos O.D. para multi-núcleo com blindagem
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para o tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para o tipo FR)
Outras normas, tais como BS, DIN, VDE e ICEA, mediante pedido
Instalação
1A temperatura de instalação não deve exceder 20°C. Se a temperatura ambiente for inferior a 0°C, o cabo deve ser pré-aquecido.
2O raio de curvatura do cabo não deve ser inferior a 8 vezes.
Parâmetro técnico:
| Seção transversal do condutor | N.o/dia. de fios de condutor | Espessura do isolamento | Espessura da bainha | Aproximadamente. | Peso aproximado | Max. DC Resistência do condutor (20 °C) | Teste de tensão AC | Classificação atual |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | No ar (A) | No solo ((A) |
| 3 × 35 | 7/2.52 | 5.5 | 2.7 | 53 | 3348 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5.5 | 2.9 | 55 | 3904 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5.5 | 2.9 | 59 | 4623 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 3 | 62 | 5593 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24 horas por dia.52 | 5.5 | 3.1 | 66 | 6495 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | Trinta e dois.52 | 5.5 | 3.2 | 69 | 7637 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 3.4 | 72 | 8803 | 0.0991 | 42 | 435 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 3.5 | 77 | 10729 | 0.0754 | 42 | 495 | 435 |
| 3 × 300 | 61/2.52 | 5.5 | 3.7 | 82 | 12723 | 0.0601 | 42 | 565 | 485 |
| 3 × 400 | 61/2.97 | 5.5 | 3.9 | 90 | 16207 | 0.047 | 42 | 640 | 520 |
Embalagem e transporte:Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de cartão ondulado e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
