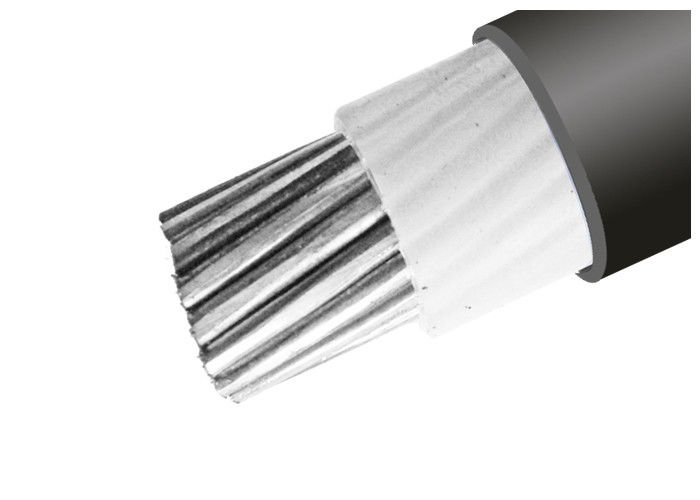

50mm2 AL PVC Xlpe isolou cabo para distribuição de energia/linha de transmissão
Aplicativos: O cabo isolado XLPE é usado como linha de distribuição e transmissão de energia na tensão nominal de 0,6 / 1KV.
Construção:
| Condutor |
Condutor de alumínio conforme IEC 60228, Classe 2 |
| Condutor circular ou moldado |
| Isolamento |
XLPE (polietileno reticulado) avaliado em 90 ℃, muitas cores opcionais |
| Tela metálica opcional |
Fita de cobre ou trança de fios de cobre opcional |
| Bainha |
PVC ou FR-PVC tipo ST2 conforme IEC 60502, preto ou vermelho ou customização |
Conselhos sobre pedidos
Tensão nominal
Padrão de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Blindado ou não blindado. Se for armadura, o tipo e material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Tensão nominal:0,6/1kV Baixa Tensão
Temperatura máxima do condutor: sob condições normais (90°C), emergência (130°C) ou curto-circuito não mais que 5 s (250°C).
Min. Temperatura ambiente. 0 OC, após a instalação e somente quando o cabo estiver em posição fixa
Min. Raio de curvatura: 20 x diâmetro externo do cabo para núcleo único sem armadura
15 x OD de cabo para multi-core sem armadura
15 x OD de cabo para núcleo único com armadura
12 x OD de cabo para multicore com armadura
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para tipo FR)
Outras normas como BS, DIN, VDE e ICEA mediante solicitação
Instalação
1. A temperatura de instalação não deve ultrapassar 20 ℃. Se a temperatura ambiente for inferior a 0 ℃, o cabo deve ser pré-aquecido.
2. O raio de curvatura do cabo não deve ser inferior a 8 vezes.
3. Após a instalação, o cabo deve suportar teste de tensão por 15 minutos. 3,5kv CC
Parâmetro técnico:
| Nome. Seção transversal do condutor |
Espessura do Isolamento |
Espessura da bainha |
Aprox. DO |
Aprox. Peso |
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| milímetros2 |
milímetros |
milímetros |
milímetros |
kg/km |
Ω/km |
kV/5min |
No ar (A) |
No solo (A) |
| 1×50 |
1,0 |
1,5 |
13 |
245 |
0,641 |
3.5 |
170 |
180 |
| 3×50 |
1,0 |
2,0 |
27 |
730 |
0,641 |
3.5 |
130 |
140 |
| 4×50 |
1,0 |
2,0 |
28 |
907 |
0,641 |
3.5 |
130 |
140 |
| 3×50+1×25 |
1,0 |
2,0 |
28 |
816 |
0,641 |
3.5 |
130 |
140 |
Embalagem e envio:Somos capazes de cumprir os mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.
