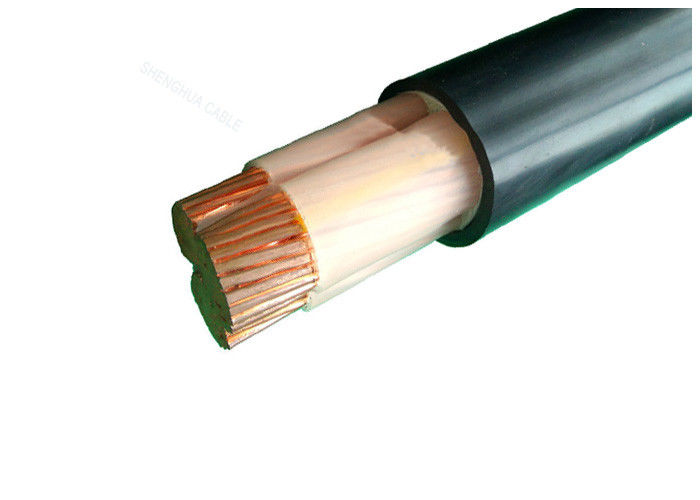

Núcleo quatro com o certificado em forma de leque do enchimento KEMA do polipropileno do cabo de cobre do condutor XLPE
Descrição:
cabo isolado XLPE de 0.6/1kv Electric Power
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Construções
Condutor: Condutor de cobre encalhado estojo compacto, Cl.2 conforme IEC 60228
Isolação: XLPE (polietileno ligado) avaliado no ℃ 90
Bainha: Tipo ST2do PVC A IEC 60502, preto
Aplicações
Para colocar dentro e fora. Capaz de carregar determinada tração durante a instalação, mas forças mecânicas não externos. Colocar o único cabo do núcleo em canais magnéticos não é permitida.
Padrões
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Outros padrões tais como BS, RUÍDO e ICEA mediante solicitação
Dados técnicos
Tensão avaliado: 0.6/1kV
Máximo Maestro Temp.: o normal (90℃), procura um caminho mais curto não mais de 5 s (160℃ quando seção-área abaixo de 300mm2, 140℃ quando a seção-área acima de 300mm2)
Mínimo Ambiental Temp.: O cabo será aquecido pre se a temperatura ambiental está abaixo de 0℃
Raio de curvatura mínimo: único cabo 20 do núcleo (d+D)±5%
cabo 15 do Multi-núcleo (d+D)±5%
Certificados
CE, RoHS, CCC, KEMA e mais outro por pedido
Conselho pedindo
Tensão avaliado
Padrão da aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho & construção do condutor
Tipo de isolação
Blindado ou unarmored. Se armadura, o tipo da armadura & material
A exigência da bainha
Comprimento da exigência do cabo & da embalagem
A outra exigência
Especificações técnicas:
| Nom. Seção transversal do condutor | Não das costas/diâmetro do condutor | Espessura da isolação | Espessura da bainha | Aproximadamente O.D. |
Aproximadamente . Peso |
Máximo C.C. Resistência do condutor (℃ 20) | C.A. da tensão dos testes | Avaliação atual | |
| milímetro2 | pc/mm | milímetro | milímetro | Mais baixo limite (milímetro) | kg/km | Ω /km | kV/5min | No ar (a) | Dirija no solo (A) |
| 4 × 4 | 1/2.25 | 0,7 | 1,8 | 13,0 | 253 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 1/2.76 | 0,7 | 1,8 | 14,0 | 337 | 3,08 | 3,5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1,8 | 17,0 | 501 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1,8 | 20,0 | 778 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1,8 | 23,0 | 1160 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1,8 | 25 | 1554 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1,0 | 1,8 | 23 | 2148 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1,1 | 1,8 | 27 | 2928 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1,1 | 1,9 | 31 | 3854 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1,2 | 2,0 | 33 | 4925 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1,4 | 2,2 | 38 | 6238 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1,6 | 2,3 | 42 | 7562 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1,7 | 2,5 | 47 | 9836 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1,8 | 2,6 | 52 | 12550 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2,0 | 3,1 | 66 | 15929 | 0,0470 | 3,5 | 570 | 575 |
Embalagem e transporte
Nós somos capazes de encontrar as programações de entrega as mais restritas de acordo com pela ordem de compra. Encontrar o fim do prazo é sempre a prioridade máxima porque todo o atraso na entrega do cabo pode contribuir ao atraso do projeto e à excedente de custo totais.
O cabo é fornecido em carretéis de madeira, em umas caixas onduladas e em umas bobinas. As extremidades de cabo são seladas com a fita autoadesiva de BOPP e os tampões de selagem não-hygroscopic para proteger as extremidades de cabo da umidade. A marcação exigida será imprimida com um material à prova de intempéries nas partes externas do cilindro de acordo com a exigência de cliente.
