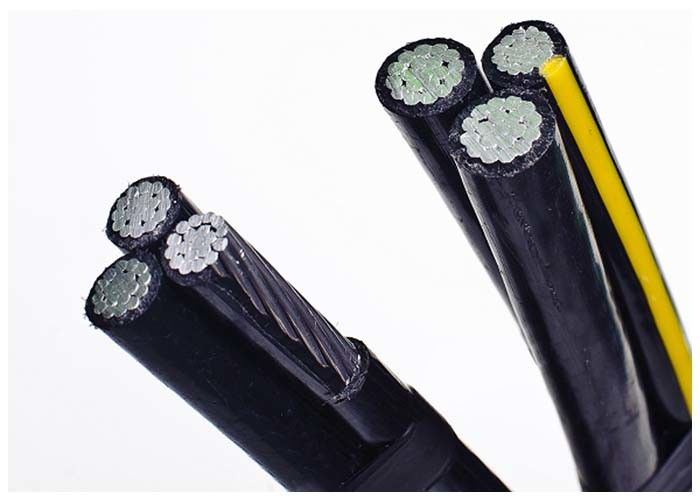

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Lugar de origem China
Marca QINGDAO YICABLE CABLE
Certificação TS 11654 AER
Detalhes do produto
Condutor de fase:
Alumínio
Isolamento:
PE ou PVC
Tensão nominal:
0,6/1KV
Aplicativo:
Linhas de transmissão de energia aérea
Condutor neutro:
Liga de alumínio
Núcleos não.:
2,3,4,5,6
Destacar:

xlpe electrical cable

,

xlpe power cable

Termos de pagamento e envio
Quantidade de ordem mínima
500m
Preço
0.19-10.99USD/m
Detalhes da embalagem
Cilindro de aço do cilindro de madeira
Tempo de entrega
15 dias
Termos de pagamento
L/C,D/A,D/P,T/T
Descrição do produto

Descrição:3 condutores de fase + 1 condutor mensageiro + 1 condutor de iluminação pública







Os cabos aéreos agrupados projetados para linhas de distribuição aéreas possuem um mensageiro neutro isolado feito de AAAC, sobre o qual os condutores de fase isolados de alumínio são enrolados helicoidalmente. Os cabos são classificados em 0,6/1(1,2)kV e estão em conformidade com IEC60502.



Construção



  1. Condutor:



a) Fase - O condutor de fase deve ser de condutor de alumínio Condição H68 e trançado circular compactado.



b) Neutro ou mensageiro - O condutor neutro ou mensageiro deve ser de condutor de liga de alumínio e trançado circular compactado c) Iluminação pública - Os condutores de iluminação pública devem ser de condutor de alumínio na condição H68 e trançado circular compactado.



  1. Isolamento:



Os condutores fase e neutro devem ser extrudados com polietileno (PE) como isolamento.



PADRÃO TS 11654



AER



            Fios Isolados       Porteiro   Cabo concluído
    Número de   Linha de Distribuição Principal   Rua Iluminação

    Cruz do Condutor Número Número de Diâmetro de Resistência Atual Número Atual Diâmetro de Min. Tração Resistência Aprox. Aproximado
    Seção &Cruzar- arame Fios   a 20℃ Carregando &Cruzar- Carregando Neutro/Mes Força a 20℃ Média peso
      seção         Capacidade em seção Capacidade em fio do mensageiro Limitar   Diâmetro
                30°C   30°C
    mm² mm² PCS milímetros   ohm/km UM mm² UM milímetros kN ohm/km milímetros kg/km
  1x16+25 1x16 1 4.4 1,91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1,20 100 - - 6,9 10.3 0,986 17 200
  1x35+50 1x35 7 6,9 0,868 125 - - 8.1 14.2 0,720 20 275
  3x16+25 3x16 7 4.4 1,91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1,20 90 - - 6,9 10.3 0,986 26 400
3x35+50 3x35 7 6,9 0,868 115 - - 8.1 14.2 0,720 30 575

  3x50+70 3x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 35 750
  3x70+95 3x70 7 9.6 0,443 180 - - 11.4 27,9 0,363 41 1050
    3x120+95 3x120 19 12,8 0,253 250 - - 11.4 27,9 0,363 47 1550
4x16+25 4x16 1 4.4 1,91 70 - - 5.9 7.4 1.380 24 375
    4x25+35 4x25 7 5.9 0,868 90 - - 6,9 10.3 0,986 28 550
  4x35+50 4x35 7 6,9 0,868 115 - - 8.1 14.2 0,720 32 750
    4x50+70 4x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 38 1000
4x70+95 4x70 7 9.6 0,443 180 - - 11.4 27,9 0,363 45 1350

  1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
  1x16+1x16+25 1x16 1 4.4 1,91 70 1x16 60 5.9 7.4 1.380 15 225

3x16+1x16+25 3x16 1 4.4 1,91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1,20 80 1x16 60 6,9 10.3 0,986 26 475
    3x35+1x16+35 3x35 7 6,9 0,868 95 1x16 60 8.1 14.2 0,720 30 625
  3x50+1x16+70 3x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 35 800
    3x70+1x16+95 3x70 7 9.6 0,443 150 1x16 60 11.4 27,9 0,363 41 1100
4x16+1x16+25 4x16 1 4.4 1,91 60 1x16 60 5.9 7.4 1.380 25 450
    4x25+1x16+35 4x25 7 5.9 1,20 80 1x16 60 6,9 10.3 0,986 30 610
  4x35+1x16+50 4x35 7 6,9 0,868 95 1x16 60 8.1 14.2 0,720 34 800
    4x50+1x16+70 4x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 40 1060
4x70+1x16+95 4x70 7 9.6 0,443 180 1x16 60 11.4 27,9 0,363 47 1420

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor




Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor 1
