Cable Aerial Bundled, PE isolado Cable Alumínio liga condutores
Descrição

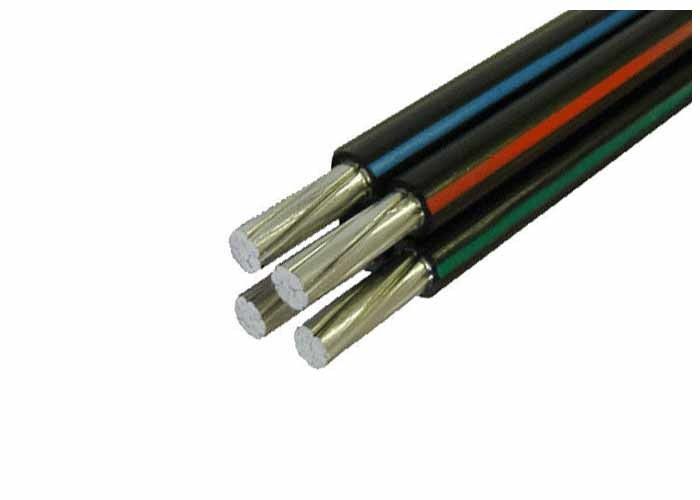

Os cabos Bundled aéreos concebidos para linhas aéreas de distribuição têm um mensageiro neutro isolado feito de AAAC, sobre o qual o condutor de fase de alumínio isolado é enrolado helicoidalmente.Os cabos são classificados em 0.6/1(1.2) kV e conformes à norma IEC60502.
Construção
- Condutor:
a) Fase - O condutor de fase deve ser de condutor de alumínio condição H68 e ser compactado com filamentos circulares.
b) Neutro ou mensageiro - O condutor neutro ou mensageiro deve ser feito de um condutor de liga de alumínio e com filamentos circulares compactados.
- Isolamento:
Os condutores neutros de fase devem ser extrudidos com polietileno (PE) como isolamento.
Lista de especificações técnicas
| Condutor de fase |
|
|
|
|
|
|
|
|
|
|
|
| Área nominal da secção transversal |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Número de núcleos |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Número mínimo de fios |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Espessura nominal do isolamento |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diâmetro do núcleo isolado |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. Resistência de CC a 20°C |
Ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Corrente nominal em ventos calmos, ambiente |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatura=30°C |
| Temperatura do condutor = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Condutor de mensageiros |
|
|
|
|
|
|
|
|
|
|
|
| Área nominal da secção transversal |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Número mínimo de fios |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Espessura nominal do isolamento |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diâmetro do núcleo isolado |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. Resistência de CC a 20°C |
Ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Carga de ruptura calculada |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Cabos completos |
|
|
|
|
|
|
|
|
|
|
|
| Diâmetro global aproximado |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Peso aproximado do cabo |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Comprimento da embalagem |
m/tambor |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN
2. Forte resistência à tração (AAAC) que é melhor que o aço;
3Voltagem nominal: 0,6/1KV ou 10 kV
4. Utilizado para linhas aéreas de transmissão de energia;
