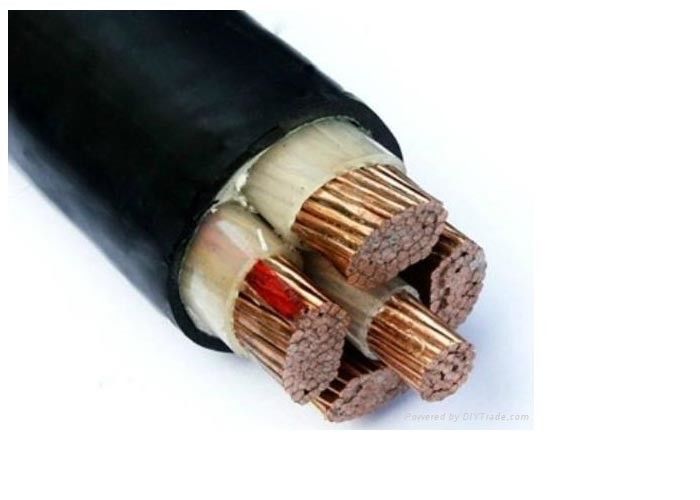

5 núcleos de baixo voltagem XLPE PVC cobre eléctrico XLPE cabo de alimentação isolado com certificação CE IEC
Aplicações: O cabo isolado XLPE é utilizado como linha de distribuição e transmissão de energia a tensão nominal de 0,6/1KV.
Construção:
| Condutor |
Condutor de cobre conforme IEC 60228, Classe 2 |
| Condutor circular ou em forma de círculo |
| O condutor flexível ((classe 5) é opcional. |
| Isolamento |
XLPE (Cross-Linked Polyethylene) a 90°C, muitas cores opcionais |
| Ecrã metálico opcional |
Fabricação a partir de fibras sintéticas |
| Capa |
PVC ou FR-PVC tipo ST2 até IEC 60502, preto ou vermelho ou personalização |
Conselhos para encomendar
Voltagem nominal
Norma de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Se for uma armadura, o tipo e o material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Voltagem nominal:0.6/1kV Baixa Tensão
Temperatura máxima do condutor: em condições normais (90°C), de emergência (130°C) ou de curto-circuito, não mais de 5 s (250°C).
Min. Temperatura ambiente 0 oC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 20 x cabo O.D para núcleo único sem blindagem
15 x cabo O.D. para multi-núcleo sem blindagem
15 x cabo O.D. para núcleo único com blindagem
12 cabos O.D. para multi-núcleo com blindagem
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para o tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para o tipo FR)
Outras normas, tais como BS, DIN, VDE e ICEA, mediante pedido
Instalação
1A temperatura de instalação não deve exceder 20°C. Se a temperatura ambiente for inferior a 0°C, o cabo deve ser pré-aquecido.
2O raio de curvatura do cabo não deve ser inferior a 8 vezes.
3Após a instalação, o cabo deve ser submetido a um ensaio de tensão durante 15 minutos.
Parâmetro técnico:
| Seção transversal do condutor |
Espessura do isolamento |
Espessura da bainha |
Aproximadamente. |
Aproximadamente.
Peso |
Max. DC Resistência do condutor (20 °C) |
Teste de tensão AC |
Classificação atual |
| 5 × 4 |
0.7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
0.7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5 × 10 |
0.7 |
1.8 |
19.0 |
699 |
1.83 |
3.5 |
60 |
77 |
| 5 × 16 |
0.7 |
1.8 |
22.0 |
1013 |
1.15 |
3.5 |
83 |
105 |
| 5 × 25 |
0.9 |
1.8 |
25.0 |
1566 |
0.727 |
3.5 |
105 |
125 |
| 5 × 35 |
0.9 |
1.9 |
28.0 |
2083 |
0.524 |
3.5 |
125 |
155 |
| 5 × 50 |
1.0 |
2.0 |
31.0 |
2921 |
0.387 |
3.5 |
160 |
185 |
| 5 × 70 |
1.1 |
2.1 |
36.0 |
3974 |
0.268 |
3.5 |
200 |
225 |
| 5 × 95 |
1.1 |
2.2 |
39.0 |
5297 |
0.193 |
3.5 |
245 |
270 |
| 5 × 120 |
1.2 |
2.4 |
44.0 |
6638 |
0.153 |
3.5 |
285 |
310 |
| 5 × 150 |
1.4 |
2.5 |
49.0 |
8290 |
0.124 |
3.5 |
325 |
345 |
| 5 × 185 |
1.6 |
2.7 |
55.0 |
10215 |
0.0991 |
3.5 |
375 |
390 |
| 5 × 240 |
1.7 |
3.0 |
64.0 |
13130 |
0.0754 |
3.5 |
440 |
450 |
| 5 × 300 |
1.8 |
3.2 |
70.0 |
16670 |
0.0601 |
3.5 |
505 |
515 |
Embalagem e transporte:Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de cartão ondulado e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
Serviço pós-venda
Nós, Shanghai Shenghua Cable Group somos especializados em P&D e fabricação de cabos e fios.que cobre todo o processo de gestão da empresaUm sistema de controlo de qualidade abrangente foi implementado para garantir que os produtos cumprem os padrões internacionais.Excelente serviço e marca conhecida. "Obedecer à garantia de qualidade, dedicado a fornecer aos usuários produtos confiáveis sempre" é o nosso compromisso com a qualidade.Os produtos da nossa empresa são segurados pela PICC (Companhia Popular de Seguros da China)Além disso, oferecemos garantias específicas como se segue:
1.Garantimos que cumpriremos os requisitos do período de garantia especificados no contrato.
2Nós vamos ser fabricados sob esta especificação e que os Produtos serão novos, não utilizados, dos modelos mais recentes ou atuais.Forneceremos os Produtos estritamente de acordo com os requisitos do Contrato..
3A garantia permanece válida durante doze (12) meses após a entrega das mercadorias, ou qualquer parte das mesmas.
dos quais, consoante o caso, foram entregues e aceites no destino final
Indicado no CCS, ou durante dezoito (18) meses após a data de embarque a partir do porto ou
local de carregamento no país de origem, consoante o período que terminar mais cedo.
4Durante o período de garantia, o comprador pode declarar directamente ao fabricante, por escrito, ou pelo agente, se houver qualquer problema na qualidade dos produtos.O fabricante procederá à reparação ou substituição num prazo razoável., e suportará todas as despesas relacionadas com este assunto.
