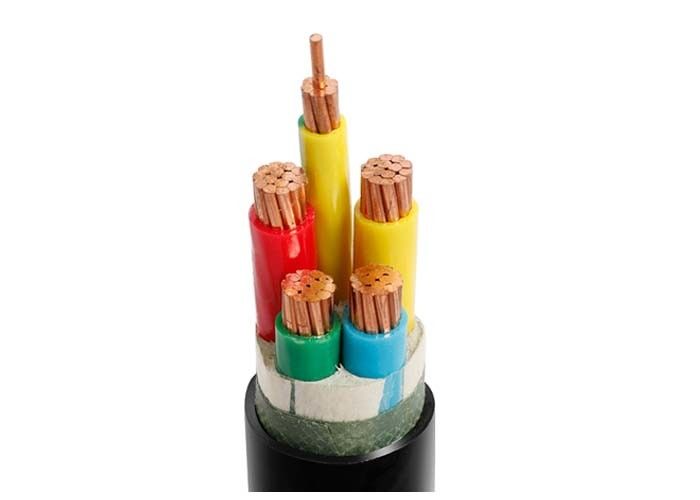

Cabo de alimentação isolado em XLPE elétrico de cobre multinúcleo de baixa tensão LV com certificados
Aplicativos: O cabo isolado XLPE é usado como linha de distribuição e transmissão de energia na tensão nominal de 0,6 / 1KV.
Construção:
| Condutor |
Condutor de cobre conforme IEC 60228, Classe 2 |
| Condutor circular ou moldado |
| Condutor flexível (classe 5) opcional. |
| Isolamento |
XLPE (polietileno reticulado) avaliado em 90 ℃, muitas cores opcionais |
| Tela metálica opcional |
Fita de cobre ou trança de fios de cobre opcional |
| Bainha |
PVC ou FR-PVC tipo ST2 conforme IEC 60502, preto ou vermelho ou customização |
Conselhos sobre pedidos
Tensão nominal
Padrão de aplicação: IEC/BS/UL/GB
Número de núcleos e identificação dos núcleos do cabo
Tamanho e construção do condutor
Tipo de isolamento
Blindado ou não blindado. Se for armadura, o tipo e material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Tensão nominal:0,6/1kV Baixa Tensão
Temperatura máxima do condutor: sob condições normais (90°C), emergência (130°C) ou curto-circuito não mais que 5 s (250°C).
Min. Temperatura ambiente. 0 OC, após a instalação e somente quando o cabo estiver em posição fixa
Min. Raio de curvatura: 20 x diâmetro externo do cabo para núcleo único sem armadura
15 x OD de cabo para multi-core sem armadura
15 x OD de cabo para núcleo único com armadura
12 x OD de cabo para multicore com armadura
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para tipo FR)
Outras normas como BS, DIN, VDE e ICEA mediante solicitação
Instalação
1. A temperatura de instalação não deve ultrapassar 20 ℃. Se a temperatura ambiente for inferior a 0 ℃, o cabo deve ser pré-aquecido.
2. O raio de curvatura do cabo não deve ser inferior a 8 vezes.
3. Após a instalação, o cabo deve suportar teste de tensão por 15 minutos. 3,5kv CC
Parâmetro técnico:
Folha de dados do cabo de alimentação de quatro núcleos
| Nome. Seção transversal do condutor |
Espessura do Isolamento |
Espessura da bainha |
Aprox. DO |
Aprox.
Peso |
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| 4×4 |
0,7 |
1,8 |
13,0 |
253 |
4,61 |
3.5 |
34 |
45 |
| 4×6 |
0,7 |
1,8 |
14,0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
0,7 |
1,8 |
17,0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1,8 |
20,0 |
778 |
1,15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1,8 |
23,0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1,8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1,0 |
1,8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
1.1 |
1,8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
1,9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2,0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2,5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4×300 |
1,8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4×400 |
2,0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
|
Embalagem e envio:Somos capazes de cumprir os mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.
Serviço pós-venda
Nós, Shanghai Shenghua Cable Group, somos especializados em P&D e fabricação de cabos e fios. Passamos pela Certificação Internacional do Sistema de Qualidade ISO9001:2008 (ZDHY), que abrange todo o processo de gestão da empresa. Um sistema abrangente de controle de qualidade foi implementado para garantir que os produtos atendam aos padrões internacionais. Nosso princípio é: Configurar uma empresa de alto nível, produtos de alta classe, serviço excelente e marca bem conhecida. "Obedecer à garantia de qualidade, dedicado a fornecer sempre aos usuários produtos confiáveis" é o nosso compromisso com a qualidade. Os produtos da nossa empresa são segurados pela PICC (Companhia de Seguros Populares da China). Além disso, oferecemos garantias específicas conforme abaixo:
1．Garantimos que cumpriremos os requisitos do período de garantia especificado no contrato.
2. Seremos fabricados sob esta especificação e os Produtos serão novos, não utilizados, dos modelos mais recentes ou atuais. Assim que formos selecionados, forneceremos os Produtos estritamente de acordo com os requisitos do Contrato.
3. A garantia permanecerá válida por doze (12) meses após a mercadoria, ou qualquer parte
conforme o caso, foram entregues e aceitos no destino final
indicado nas CEC, ou por 18 (dezoito) meses após a data de embarque do porto ou
local de carregamento no país de origem, consoante o período que termine antes.
4. Durante o período de garantia, o comprador poderá avisar diretamente ao fabricante, por escrito ou pelo agente, se houver algum problema na qualidade dos produtos. O fabricante fará a reparação ou substituição num prazo razoável e suportará todas as despesas relacionadas com esta.
