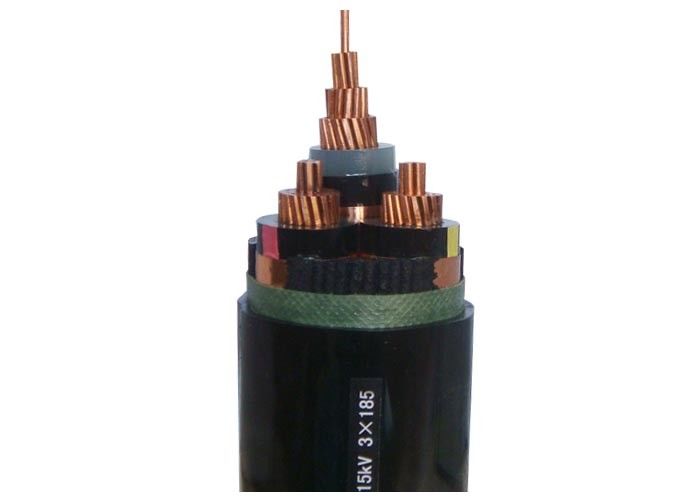

Cabo de alimentação isolado em XLPE de três núcleos com tela de fita de cobre cabo de alimentação de média tensão
Descrição:
Cabo de energia elétrica isolado em XLPE 12/20kv
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA. ISO
Construções:
Condutor: Condutor de cobre trançado compacto, Cl.2 conforme IEC 60228
Isolamento: XLPE (polietileno reticulado) avaliado em 90 ℃
Bainha: PVC tipo ST2 conforme IEC 60502, preto
Observação:Cor do isolamento conforme padrões ou exigência do cliente
Aplicações:
Para colocação em ambientes internos e externos. Capaz de suportar certa tração durante a instalação, mas não forças mecânicas externas. Não é permitido colocar cabos de núcleo único em dutos magnéticos.
Padrões:
Internacional: IEC 60502, IEC 60228, IBS 6622, VDE 0276
China: GB/T 12706.2-2008
Outras normas como BS, DIN e ICEA mediante solicitação
Dados técnicos:
Tensão nominal: 12/20kV
Máx. Temperatura do condutor: normal (90 ℃), curto-circuito não superior a 5 s (160 ℃ quando a área da seção
abaixo de 300 mm2, 140 ℃ quando a área da seção estiver acima de 300 mm2)
Min. Temperatura ambiente: O cabo deve ser pré-aquecido se a temperatura ambiente estiver abaixo de 0 ℃
Min. Raio de curvatura: cabo de núcleo único 20(d+D)±5%
Cabo multinúcleo 15(d+D)±5%
Certificados:
CE, RoHS, CCC, KEMA e mais outros mediante solicitação
Especificações Técnicas:
| Nome. Seção transversal do condutor |
Espessura do Isolamento |
Espessura da bainha |
Aprox. DO |
Aprox. Peso |
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| mm2 |
milímetros |
milímetros |
milímetros |
kg/km |
Ω/km |
kV/5min |
No ar (A) |
No solo (A) |
| 1×50 |
5.5 |
2,0 |
29 |
846 |
0,641 |
42 |
215 |
255 |
| 1x70 |
5.5 |
2,0 |
30 |
959 |
0,443 |
42 |
265 |
280 |
| 1×95 |
5.5 |
2,0 |
32 |
1093 |
0,320 |
42 |
325 |
340 |
| 1×120 |
5.5 |
2,0 |
34 |
1236 |
0,253 |
42 |
370 |
385 |
| 1×150 |
5.5 |
2,0 |
35 |
1373 |
0,206 |
42 |
420 |
435 |
| 1x185 |
5.5 |
2,0 |
38 |
1573 |
0,164 |
42 |
485 |
495 |
| 1x240 |
5.5 |
2,5 |
40 |
1817 |
0,125 |
42 |
575 |
580 |
| 1×300 |
5.5 |
2,5 |
43 |
2084 |
0,100 |
42 |
660 |
660 |
| 1×400 |
5.5 |
2,5 |
45 |
2455 |
0,0778 |
42 |
775 |
765 |
| 1×500 |
5.5 |
2,5 |
48 |
2861 |
0,0605 |
42 |
890 |
885 |
| 1×630 |
5.5 |
2.6 |
49 |
3863 |
0,0469 |
42 |
1060 |
1010 |
| 1×800 |
5.5 |
2.8 |
57 |
3985 |
0,0367 |
42 |
1230 |
1160 |
| 1×1000 |
5.5 |
2.9 |
61 |
4718 |
0,0291 |
42 |
1410 |
1300 |
| 1×1200 |
5.5 |
3.1 |
65 |
5460 |
0,0247 |
42 |
1540 |
1410 |
| 3x35 |
5.5 |
3,0 |
57 |
2696 |
0,868 |
42 |
130 |
130 |
| 3×50 |
5.5 |
3,0 |
60 |
2973 |
0,641 |
42 |
160 |
155 |
| 3x70 |
5.5 |
3,0 |
63 |
3321 |
0,443 |
42 |
195 |
190 |
| 3x95 |
5.5 |
3.5 |
67 |
3825 |
0,320 |
42 |
240 |
225 |
| 3×120 |
5.5 |
3.5 |
71 |
4262 |
0,253 |
42 |
275 |
285 |
| 3×150 |
5.5 |
3.5 |
74 |
4846 |
0,206 |
42 |
310 |
325 |
| 3×185 |
5.5 |
3.5 |
78 |
5361 |
0,164 |
42 |
355 |
380 |
| 3×240 |
5.5 |
3.5 |
84 |
6263 |
0,125 |
42 |
420 |
430 |
| 3×300 |
5.5 |
4,0 |
89 |
7141 |
0,1000 |
42 |
475 |
490 |
| 3×400 |
5.5 |
4.1 |
96 |
8647 |
0,0778 |
42 |
555 |
485 |
