Lugar de origem	China
Marca	QINGDAO YICABLE CABLE
Certificação	CE/KEMA/ISO/TUV

Detalhes do produto

Material condutor:

Cobre em cadeia compacta

Material de isolamento:

XLPE transversal

Padrão:

IEC60502-2

Material do escudo:

Fita de cobre

Material da jaqueta:

PVC-st2

Temperatura Máxima do Condutor:

90 graus

Destacar:

xlpe power cable

cross linked polyethylene cable

Termos de pagamento e envio

Quantidade de ordem mínima

500m

Preço

USD 1.25-8.99/M

Detalhes da embalagem

Cilindro de madeira

Tempo de entrega

10-15 dias

Termos de pagamento

L/C,T/T

Habilidade da fonte

84320km/Week

Descrição do produto

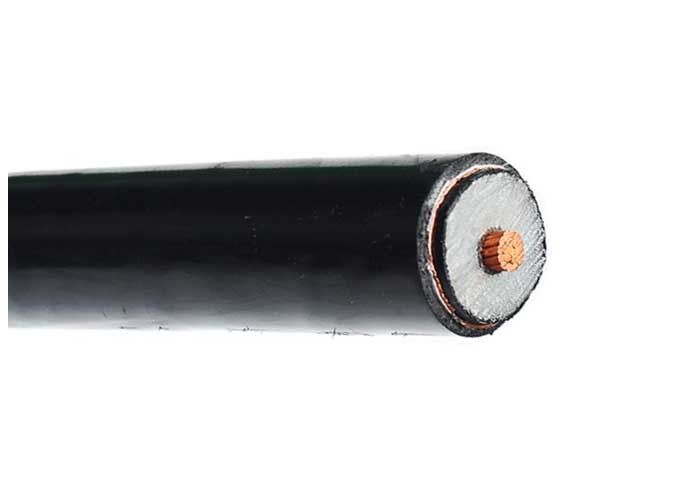

Cabo de alimentação isolado em XLPE de núcleo único de média tensão de 25 mm² a 800 mm²

Construção

Condutor: Condutor de alumínio recozido conforme IEC 60228

≤ 6mm2 sólido (classe 1) ou trançado (classe 2)

>6mm2 encalhado (classe 2)

Condutor flexível (classe 5) opcional.

Isolamento: XLPE (polietileno reticulado) classificado em 90 ℃

Tela Metálica opcional: Fita de cobre ou tela de fios de cobre opcional

Bainha: PVC ou FR-PVC tipo ST2 conforme IEC 60502, preto ou vermelho ou customização

Aplicativos

Para colocação em ambientes internos e externos. Capaz de suportar certa tração durante a instalação, mas não forças mecânicas externas. Não é permitido colocar cabos de núcleo único em dutos magnéticos.

Padrões

Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para tipo FR)

China: GB/T 12706, (GB/T 18380-3 apenas para tipo FR)

Outras normas como BS, DIN e ICEA mediante solicitação

Instalação

1. A temperatura de instalação não deve ultrapassar 20 ℃. Se a temperatura ambiente for inferior a 0 ℃, o cabo deve ser pré-aquecido.
2. O raio de curvatura do cabo não deve ser inferior a 8 vezes.

Dados Técnicos:

Nome. Seção transversal do condutor	Espessura do Isolamento	Espessura da bainha	Aprox. DO	Aprox. Peso	Máx. Resistência DC do condutor (20 ℃)	Teste de tensão CA	Classificação atual
Nome. Seção transversal do condutor	Espessura do Isolamento	Espessura da bainha	Aprox. DO	Aprox. Peso	Máx. Resistência DC do condutor (20 ℃)	Teste de tensão CA	Classificação atual
milímetros²	milímetros	milímetros	milímetros	kg/km	Ω/km	kV/5min	No ar (A)	No solo (A)
1x70	10,5	2.4	41	1604	0,443	91	265	270
1×95	10,5	2.4	43	1767	0,320	91	320	325
1×120	10,5	2.4	44	1923	0,253	91	370	370
1×150	10,5	2,5	46	2103	0,206	91	420	420
1x185	10,5	2,5	48	2282	0,164	91	480	480
1x240	10,5	2.6	50	2584	0,125	91	565	560
1×300	10,5	2.7	53	2891	0,100	91	650	640
1×400	10,5	2.8	56	3325	0,0778	91	780	760
1×500	10,5	2.9	59	4076	0,0605	91	915	875
1×630	10,5	3,0	63	4305	0,0469	91	1030	990
1×800	10,5	3.1	68	5054	0,0367	91	1180	1140
1×1000	10,5	3.3	72	5878	0,0291	91	1350	1280
1×1200	10,5	3.4	76	6657	0,0247	91	1500	1390
