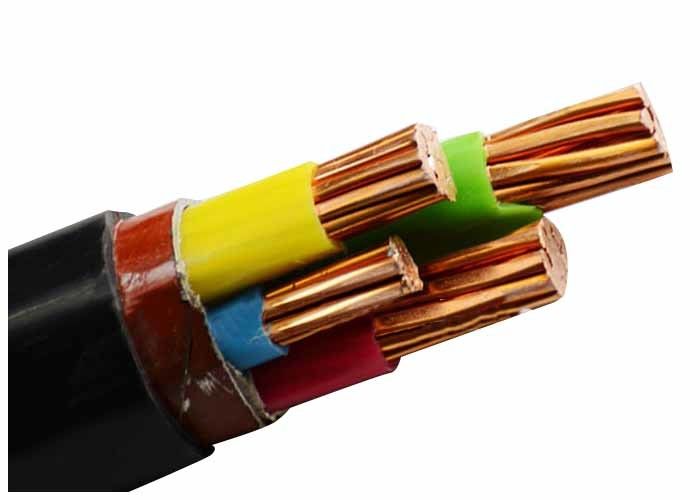

Padrão IEC do cabo elétrico XLPE do condutor de cobre do Multi-Core N2XY-0.6/1KV
Descrição:
Cabo de energia elétrica isolado em XLPE 0,6/1kv
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Construções
Condutor: Condutor de cobre trançado compacto, Cl.2 conforme IEC 60228
Isolamento: XLPE (polietileno reticulado) avaliado em 90 ℃
Bainha: PVC tipo ST2conforme IEC 60502, preto
Aplicativos
Para colocação em ambientes internos e externos. Capaz de suportar certa tração durante a instalação, mas não forças mecânicas externas. Não é permitido colocar cabos de núcleo único em dutos magnéticos.
Padrões
Internacional: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Outras normas como BS, DIN e ICEA mediante solicitação
Dados técnicos
Tensão nominal: 0,6/1kV
Máx. Temperatura do condutor: normal (90 ℃), curto-circuito não superior a 5 s (160 ℃ quando a área da seção estiver abaixo de 300 mm2, 140 ℃ quando a área da seção estiver acima de 300 mm2)
Min. Temperatura ambiente: O cabo deve ser pré-aquecido se a temperatura ambiente estiver abaixo de 0 ℃
Min. Raio de curvatura: cabo de núcleo único 20(d+D)±5%
Cabo multinúcleo 15(d+D)±5%
Certificados
CE, RoHS, CCC, KEMA e mais outros mediante solicitação
Conselhos sobre pedidos
Tensão nominal
Padrão de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Blindado ou não blindado. Se for armadura, o tipo e material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Especificações Técnicas:
| Nome. Seção transversal do condutor |
Fios No./Dia. do Maestro |
Espessura do Isolamento |
Espessura da bainha |
Aprox. DO |
Aprox.
.Peso
|
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| milímetros2 |
pc/mm |
milímetros |
milímetros |
Limite Inferior (mm) |
kg/km |
Ω/km |
kV/5min |
No ar (A) |
Direto no solo (A) |
| 4×4 |
1/2,25 |
0,7 |
1,8 |
13,0 |
253 |
4,61 |
3.5 |
34 |
45 |
| 4×6 |
1/2,76 |
0,7 |
1,8 |
14,0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
7/1.38 |
0,7 |
1,8 |
17,0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
7/1,78 |
0,7 |
1,8 |
20,0 |
778 |
1,15 |
3.5 |
83 |
105 |
| 4×25 |
02/07.14 |
0,9 |
1,8 |
23,0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
7/2.52 |
0,9 |
1,8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
10/2.52 |
1,0 |
1,8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
14/2.52 |
1.1 |
1,8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
19/2.52 |
1.1 |
1,9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
24/2,52 |
1.2 |
2,0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
30/2,52 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
37/2.52 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
48/2,52 |
1.7 |
2,5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4×300 |
61/2,52 |
1,8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4×400 |
61/2,97 |
2,0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
