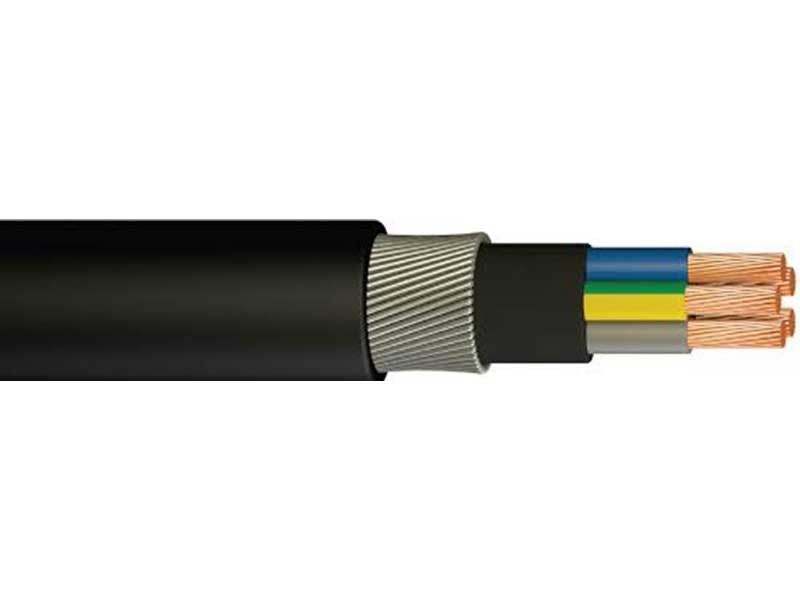

BS 7889 Cabos de alimentação MV de baixa tensão XLPE isolados e revestidos de PVC
As propriedades mecânicas do XLPE são superiores a muitos outros isolantes, oferecendo maior resistência à tração, alongamento e resistência a impactos.A adição de preto de carbono pode ser usada para melhorar ainda mais a deformação a quente e cortar através da resistênciaO isolamento XLPE não derrete nem gota, mesmo a temperaturas de soldadores, e tem uma maior resistência ao fluxo e melhores características de envelhecimento.
Características físicas e eléctricas
| Número de núcleos x |
Isolamento
espessura |
Capa |
Ø Exterior |
peso |
Nomenclatura de corrente no ar 30°C |
Nivel de corrente enterrado a 20 °C |
| Segundos transversais. |
espessura |
Aproximadamente. |
Aproximadamente. |
| Número nominal |
| Fase |
Neutro |
Valor |
| mm2 |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
| 3x4 + 1x2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3 × 50 + 1 × 25 |
1 |
0.9 |
1.8 |
27.7 |
1951 |
173 |
198 |
| 3 × 70 + 1 × 35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3 × 95 + 1 × 50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
| 3 × 120 + 1 × 70 |
1.2 |
1.1 |
2.2 |
39.9 |
4567 |
318 |
334 |
| 3 × 150 + 1 × 70 |
1.4 |
1.1 |
2.3 |
45 |
5514 |
370 |
375 |
| 3 × 185 + 1 × 95 |
1.6 |
1.1 |
2.5 |
49.4 |
6850 |
427 |
422 |
| 3 × 240 + 1 × 120 |
1.7 |
1.2 |
2.7 |
54.9 |
8741 |
507 |
492 |
| 3 × 300 + 1 × 150 |
1.8 |
1.4 |
2.9 |
62.9 |
11052 |
599 |
560 |
Usando recursos:
O fio elétrico isolado XLPE/PVC cobre uma série de produtos de fio, e a sua temperatura de trabalho é diferente de acordo com diferentes materiais de isolamento, principalmente 70 e 90 graus de temperatura, etc..
De acordo com o tipo de condutor, incluindo fio elétrico isolado de PVC/XL.PE de condutor sólido, fio isolado de PVC/XL.PE de pé, fio isolado de PVC/XL.PE flexível de cores diferentes.
De acordo com a sua forma, incluindo arame plano, arame redondo, etc. com cores diferentes.
Acordando ao seu número de núcleo, incluindo fios de núcleo único, fios de núcleo múltiplo, etc. com cores diferentes.
A temperatura de funcionamento máxima permitida do condutor para trabalho prolongado é de 90oC. Em curto-circuito (max.A temperatura máxima para o condutor não é superior a 250 °C..
D.C A resistência do condutor cumpre as disposições da norma GB/T3956-1997.
A temperatura ambiente não deve ser inferior a 0 quando colocada, caso contrário deve ser pré-aquecida.O cabo é colocado sem limite de queda horizontal.O raio de curvatura de um cabo de três núcleos deve ser menor do que 12 vezes o diâmetro exterior do cabo.
Teste de descarga parcial: o volume de descarga não deve ser superior a 10 pC a 1,73 Uo para o cabo.
Parâmetros de ordenação recomendados
Para obter um orçamento / fornecimentos rápidos, certifique-se de que os seus pedidos e pedidos garantem os seguintes dados:
1 Norma internacional ou especial (ou a utilização exacta do cabo).
2 Tensão nominal.
3 Condutores de cobre ou alumínio.
4 Tamanho de cada condutor.
5 Material de isolamento: PVC XLPE ou outros.
6 Número e identificação dos condutores.
7 Outros requisitos.
8 Embalagem.
9 Tempo de entrega exigido.
10 Validade exigida.
Se tudo isto parecer um pouco técnico demais para si, por que não nos contacta?Esperamos ajudá-lo a identificar os melhores produtos para a sua aplicação específica e responder a quaisquer perguntas que possa ter.
Somos uma fabricação neste arquivado por muitos anos, podemos oferecer aos nossos clientes cabos com boa qualidade e preço.
Nós sinceramente recebemos clientes em casa e no exterior para negociar e cooperar conosco!!!
