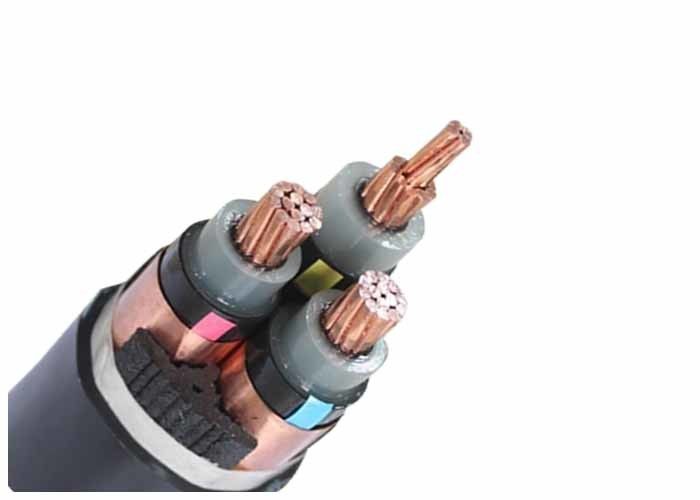

Cabo elétrico 11kV 33kV da alimentação padrão IEC60502-2 3X185MM2
Aplicativo
O cabo de alimentação isolado XLPE da Media Voltage é usado para transmitir e distribuir energia em sistemas de transmissão e distribuição de energia de 35kV ou inferior. É geralmente aplicado nas áreas que incluem energia, construção, minas, metalurgia, indústria petroquímica e comunicação em substituição completa de cabos de alimentação isolados com papel imerso em óleo.
Propriedade
Este produto é aplicável à linha de transmissão e distribuição de energia com tensão nominal CA (U0 / U) do sistema 3,6 / 6kV-26 / 36kV. É roteado no ar (estrutura da ponte de cabo, suporte de parede interna e bandeja) e solo (enterrado diretamente, vala de cabo, tubo etc.), respectivamente, de acordo com a diferença da estrutura da camada de proteção.
1. A temperatura operacional mais alta permitida do condutor para trabalho de longo prazo é de 90 graus.
2. Em curto-circuito (o máximo de longo prazo não é superior a 5 segundos). A temperatura mais alta para o condutor não é superior a 250 graus.
3.O cabo é colocado sem limite de queda horizontal. A temperatura ambiente não deve ser inferior a 0 durante a postura. Caso contrário, deverá ser pré-aquecido.
4.Excelente desempenho elétrico, resistência à corrosão química.
5. Eles podem suportar tração aconselhável quando colocados. Eles podem suportar tração externa.
Construção
| Condutor |
Condutor de cobre trançado compacto, classe 2 conforme IEC 60228 |
| Condutor de cobre sólido circular, classe 1 conforme IEC 60228 |
| Condutor de cobre trançado flexível, classe 5 conforme IEC 60228 |
| Tela do condutor |
Semicondutor |
| Isolamento |
XLPE (polietileno reticulado) |
| Tela de isolamento |
Semicondutor |
| Escudo Metálico |
Tela de fita de cobre ou fio de cobre e blindagem de fita de cobre |
| Preenchimento |
Tira de enchimento |
| Fita de embrulho |
Fita adesiva não tecida ou fita adesiva lsoh |
| Cobertura Interna |
PVC extrudado ou LSOH |
| Armadura |
Armadura de fita de aço |
| Bainha geral |
PVC, FR-PVC, PE ou LSOH |
Especificações
| Cabo de alimentação MV (6 a 35kv) |
| Modelo e descrição Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nº de núcleo |
Área da seção transversal do condutor (mm2) |
| isolamento xlpe |
1 núcleo 3 núcleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Núcleo de cobre |
Al Core |
| YJV, N2XSY; cabo de alimentação com bainha de PVC |
YJLV, NA2XSY; Cabo de alimentação com bainha de PVC |
| YJV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
YJLV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
YJLV32, YJLV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
| isolamento de pvc |
| Núcleo Cu |
Al Core |
| VV(VY);cabo de alimentação com bainha de PVC(PE) |
VLV(VLY);cabo de alimentação com bainha de PVC(PE) |
| VV22 (VV23); fita de aço blindada, cabo de alimentação com bainha de PVC (PE) |
VLV22 (VLV23); fita de aço blindada, cabo de alimentação com bainha de PVC (PE) |
| VV32 (VV33), VV42 (VV43); fio de aço blindado, cabo de alimentação com bainha de PVC (PE) |
VLV32 (VLV33), VLV42 (VLV43); fio de aço blindado, cabo de alimentação com bainha de PVC (PE) |
Dados técnicos
| Tensão de teste |
6/10kV |
[kV] |
21/5min. |
| |
12/20 kV |
[kV] |
42/5 minutos. |
| |
18/30 kV |
[kV] |
63/5 minutos. |
| Faixa de temperatura |
em movimento |
|
-20°C até +90°C |
| |
fixo |
|
-20°C até +90°C |
| Temperatura operacional |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
máx. |
[seg] |
5 |
| Raio de curvatura |
min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 50265-2-1 |
| Nome. Seção transversal do condutor |
Fios No./Dia. Do Maestro |
Espessura do Isolamento |
Espessura da bainha interna |
Espessura da fita de aço |
Espessura da bainha |
Aprox. DO |
Aprox. Peso |
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| mm2 |
pc/mm |
milímetros |
milímetros |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
No ar (A) |
No solo (A) |
| 3×35 |
7/2.52 |
5.5 |
1,8 |
2 × 0,5 |
2.9 |
58,0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3×50 |
10/2.52 |
5.5 |
1,8 |
2 × 0,5 |
3,0 |
61,0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3×70 |
14/2.52 |
5.5 |
2,0 |
2 × 0,5 |
3.1 |
65,0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3×95 |
19/2.52 |
5.5 |
2,0 |
2 × 0,5 |
3.2 |
68,0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3×120 |
24/2,52 |
5.5 |
2,0 |
2 × 0,5 |
3.3 |
71,0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3×150 |
30/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3×185 |
37/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78,0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3×240 |
48/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83,0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3×300 |
61/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88,0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3×400 |
61/2,97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Características do produto:
- Excelentes propriedades elétricas e físicas - Muito menos perda de transmissão de eletricidade, economia de energia.
- Capacidade de transportar grandes correntes - Maior temperatura operacional.
- Maior resistência e estabilidade - Antideformação térmica, fissura por estresse e também envelhecimento térmico.
- Facilidade de instalação - Sem limitação de layout de linha e restrições de topografia ou altura.
- Livre de Manutenção - Longa vida útil de até 60 anos.
