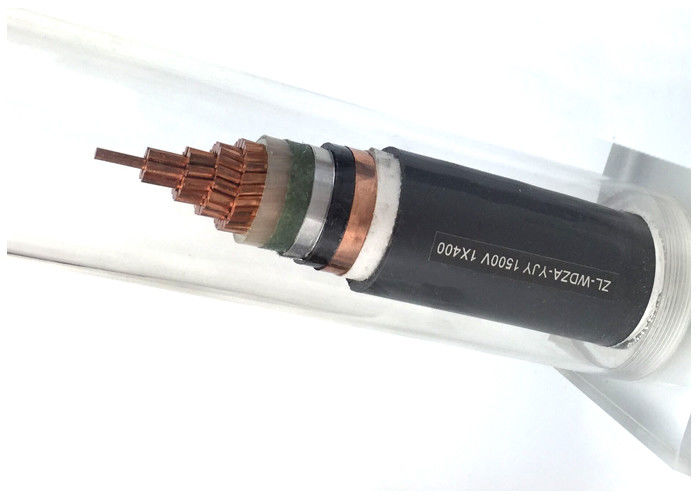

Cabos de alimentação de média tensão europeus isolados por XLPE VDE 0295 e HD 383
Cabos de energia de média tensão até 30 kV com isolamento XLPE O isolamento XLPE possui boas características elétricas, mecânicas e térmicas em redes de média tensão.Este tipo de isolamento é excelente resistente a produtos químicos e também resistente ao frioDevido a várias vantagens, o tipo isolado por XLPE substituiu amplamente os tipos isolados de papel clássicos em muitos sectores.Os cabos de média tensão isolados por XLPE são concebidos com uma resistência à água longitudinalEm comparação com os cabos de PVC e os cabos isolados com papel, as vantagens dos cabos de energia de média tensão isolados com XLPE são o facto de possuírem um baixo factor dielétrico.As boas propriedades dos cabos isolados por XLPE permanecem constantes numa longa gama de temperaturasEstes cabos podem ser colocados na terra, no ar ou em tubos.
Instalação de cabos
A fim de evitar qualquer dano, os cabos de energia de média tensão isolados por XLPE devem ser cuidadosamente colocados e instalados, assegurando-se que os cabos não sejam puxados sobre bordas duras ou afiadas.As extremidades dos cabos devem ser seladas e impermeáveisApós cortar o comprimento, ambas as extremidades devem ser imediatamente seladas.
Recomenda-se uma profundidade de instalação de 60 a 80 cm. Os cabos de condutor único são normalmente dispostos em forma triangular ou em forma de trevo.
Para a instalação em condutas, deve ser considerada especialmente a influência do isolamento térmico do espaço de ar entre o cabo e a parede interna do conduto.O diâmetro interno do conduto deve ser de pelo menos 1.5 vezes o diâmetro do cabo.
Quota técnica principal
1. Resistência de corrente contínua:A resistência do condutor do cabo acabado a 20oC por quilómetro não exceda os valores seguintes.
Secção nominal
Área ((mm2) |
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 |
| Núcleo de cobre |
12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 0.0754 0.0601 0.0470 0.0366 0.0283 0.0221 |
| Núcleo de alumínio |
18.1 12.1 7.41 4.61 3.08 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164 0.125 0.100 0.778 0.0605 0.0469 0.0367 |
Embalagem e transporte:Somos capazes de cumprir os mais rigorosos calendários de entrega de acordo com cada ordem de compra.O cumprimento do prazo é sempre a principal prioridade, uma vez que qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projecto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de cartão ondulado e bobinas.A marcação exigida deve ser impressa com um material à prova de intempéries nas laterais do tambor, de acordo com as exigências do cliente..
