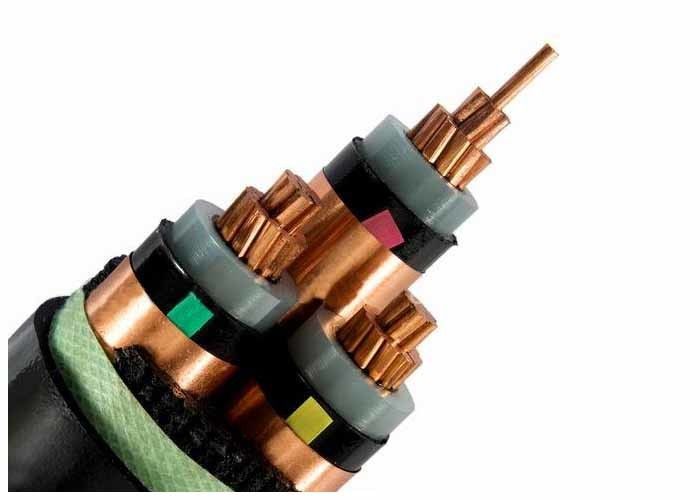

N2XSRY 12/20KV3 x300SQMM CU/XLPE/CTS/PVC Cabo de alimentação isolado em XLPE de alta tensão
Aplicativos: O cabo isolado XLPE é usado como distribuição de energia e linha de transmissão em tensão nominal
12/20kV
Construção:
| Condutor |
Condutor de cobre conforme IEC 60228, Classe 2 |
| Condutor circular ou moldado |
| Isolamento |
XLPE (polietileno reticulado) avaliado em 90 ℃, muitas cores opcionais |
| Tela metálica opcional |
Fita de cobre ou trança de fios de cobre opcional |
| Bainha |
PVC ou FR-PVC tipo ST2 conforme IEC 60502, preto ou vermelho ou customização |
Conselhos sobre pedidos
Tensão nominal
Padrão de aplicação: IEC/BS/UL/GB
Número de núcleos
Tamanho e construção do condutor
Tipo de isolamento
Blindado ou não blindado. Se for armadura, o tipo e material da armadura
A exigência da bainha
Comprimento do cabo e requisitos de embalagem
Outro requisito
Dados técnicos:Tensão nominal 8,7/15kV
Temperatura máxima do condutor: sob condições normais (90°C), emergência (130°C) ou curto-circuito não mais que 5 s (250°C).
Min. Temperatura ambiente. 0 OC, após a instalação e somente quando o cabo estiver em posição fixa
Min. Raio de curvatura: 20 x diâmetro externo do cabo para núcleo único sem armadura
15 x OD de cabo para multi-core sem armadura
15 x OD de cabo para núcleo único com armadura
12 x OD de cabo para multicore com armadura
Padrões:Internacional: IEC 60502, IEC 60228, (IEC 60332-3 apenas para tipo FR)
China: GB/T 12706, (GB/T 18380-3 apenas para tipo FR)
Outras normas como BS, DIN, VDE e ICEA mediante solicitação
Instalação
1. A temperatura de instalação não deve ultrapassar 20 ℃. Se a temperatura ambiente for inferior a 0 ℃, o cabo deve ser pré-aquecido.
2. O raio de curvatura do cabo não deve ser inferior a 8 vezes.
Parâmetro técnico:
| Nome. Seção transversal do condutor |
Fios No./Dia. Do Maestro |
Espessura do Isolamento |
Espessura da bainha |
Aprox. DO |
Peso Aprox. |
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| milímetros2 |
pc/mm |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
No ar (A) |
No solo (A) |
| 1×25 |
02/07.14 |
4,5 |
1,8 |
23,0 |
598 |
0,727 |
30,5 |
140 |
150 |
| 1×35 |
7/2.52 |
4,5 |
1,8 |
24,0 |
680 |
0,524 |
30,5 |
175 |
180 |
| 1×50 |
10/2.52 |
4,5 |
1,9 |
25,0 |
804 |
0,387 |
30,5 |
205 |
215 |
| 1×70 |
14/2.52 |
4,5 |
1,9 |
27,0 |
984 |
0,268 |
30,5 |
260 |
265 |
| 1×95 |
19/2.52 |
4,5 |
2 |
29,0 |
1201 |
0,193 |
30,5 |
315 |
315 |
| 1 × 120 |
24/2,52 |
4,5 |
2 |
30,0 |
1490 |
0,153 |
30,5 |
365 |
360 |
| 1×150 |
30/2,52 |
4,5 |
2.1 |
32,0 |
1765 |
0,124 |
30,5 |
415 |
405 |
| 1×185 |
37/2.52 |
4,5 |
2.1 |
34,0 |
2091 |
0,0991 |
30,5 |
475 |
455 |
| 1 × 240 |
48/2,52 |
4,5 |
2.2 |
36,0 |
3034 |
0,0754 |
30,5 |
565 |
530 |
| 1×300 |
61/2,52 |
4,5 |
2.4 |
39,0 |
3672 |
0,0601 |
30,5 |
645 |
595 |
| 1×400 |
61/2,97 |
4,5 |
2.4 |
42,0 |
4646 |
0,0470 |
30,5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4,5 |
2,5 |
45,0 |
5651 |
0,0366 |
30,5 |
865 |
765 |
| 1 × 630 |
61/3,50 |
4,5 |
2,5 |
50,0 |
7154 |
0,0283 |
30,5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4,5 |
2.7 |
55,0 |
8750 |
0,0221 |
30,5 |
1140 |
950 |
| 1×1000 |
91/3,75 |
4,5 |
2.9 |
59,0 |
10727 |
0,0176 |
30,5 |
1250 |
1040 |
| 3×25 |
02/07.14 |
4,5 |
2.4 |
46,0 |
2573 |
0,727 |
30,5 |
120 |
125 |
| 3×35 |
7/2.52 |
4,5 |
2.6 |
48,0 |
2985 |
0,524 |
30,5 |
145 |
155 |
| 3×50 |
10/2.52 |
4,5 |
2.7 |
51,0 |
3529 |
0,387 |
30,5 |
175 |
180 |
| 3×70 |
14/2.52 |
4,5 |
2.8 |
55,0 |
4197 |
0,268 |
30,5 |
220 |
220 |
| 3×95 |
19/2.52 |
4,5 |
2.9 |
58,0 |
5230 |
0,193 |
30,5 |
265 |
265 |
| 3×120 |
24/2,52 |
4,5 |
3,0 |
61,0 |
6120 |
0,153 |
30,5 |
305 |
300 |
| 3×150 |
30/2,52 |
4,5 |
3.1 |
64,0 |
7207 |
0,124 |
30,5 |
350 |
340 |
| 3×185 |
37/2.52 |
4,5 |
3.2 |
68,0 |
8378 |
0,0991 |
30,5 |
395 |
380 |
| 3×240 |
48/2,52 |
4,5 |
3.4 |
73,0 |
10177 |
0,0754 |
30,5 |
470 |
435 |
| 3×300 |
61/2,52 |
4,5 |
3.5 |
77,0 |
12159 |
0,0601 |
30,5 |
535 |
485 |
| 3×400 |
61/2,97 |
4,5 |
3.8 |
86,0 |
15641 |
0,0470 |
30,5 |
610 |
520 |
Embalagem e envio:Somos capazes de cumprir os mais rigorosos prazos de entrega de acordo com o pedido de compra. Cumprir o prazo é sempre a principal prioridade, pois qualquer atraso na entrega do cabo pode contribuir para o atraso geral do projeto e para o excesso de custos.
O cabo é fornecido em bobinas de madeira, caixas de papelão ondulado e bobinas. As extremidades dos cabos são vedadas com fita autoadesiva BOPP e tampas de vedação não higroscópicas para proteger as extremidades dos cabos da umidade. A marcação exigida deve ser impressa com um material à prova de intempéries na parte externa do tambor, de acordo com a necessidade do cliente.
