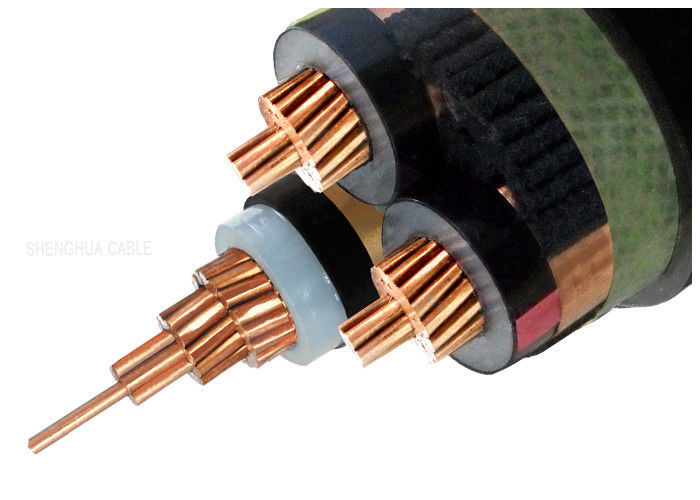

19/33KV Três núcleos blindados de alta tensão com isolamento em XLPE Cabo de alimentação 3x300SQMM
Construção
Cabo elétrico blindado CU/XLPE/STA/PVC
- Núcleo redondo de alumínio trançado de acordo com IEC 60228
- Camada semicondutora interna
- Isolamento do núcleo XLPE
- Código de cores de acordo com HD 308 S2
- Camada semicondutora externa
- Fita semicondutora
- Tela de fita de cobre
- Preenchimento
- Revestimento interno em PVC
- Armadura de fita de aço galvanizado (STA)
- Revestimento externo em PVC (vermelho ou preto)
Nome de código:
YJ: Isolamento XLPE
L: condutor de alumínio
V: bainha de PVC
32: Blindagem de fio de aço – 3 núcleos
22: Blindagem de fita de aço – 3 núcleos
72: Blindagem de fio de alumínio – 1 núcleo
62: Blindagem de fita de aço inoxidável – 1 núcleo
ZR: Resistente a chamas
Aplicativo
Usado para linhas de transmissão e distribuição de energia com tensão nominal de 35kV e abaixo.
Cabo de alimentação de alta e média tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabos, na água, em condições onde os cabos não estão expostos a esforços mecânicos e esforços de tração mais pesados.
| Cabo de alimentação MV (11kv 15kv 33kv) |
| Modelo e descrição Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nº de núcleo |
Área da seção transversal do condutor (mm2) |
| isolamento xlpe |
1 núcleo 3 núcleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Núcleo de cobre |
| YJV, N2XSY; cabo de alimentação com bainha de PVC |
| YJV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJV32, YJV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
| Al Core |
| YJLV, NA2XSY; Cabo de alimentação com bainha de PVC |
| YJLV22; fita de aço blindada, cabo de alimentação com bainha de PVC |
| YJLV32, YJLV42; fio de aço blindado, cabo de alimentação com bainha de PVC |
Padrão
Internacional: IEC 60502, IEC 60228
China: GB/T 12706
Outras normas como BS, DIN e ICEA mediante solicitação
Dados técnicos:
Temperatura máxima do condutor: abaixo do normal (90ÓC), emergência (130ÓC) ou curto-circuito em condições não superiores a 5 s (250 ℃).
Min. Temperatura ambiente. 0ÓC, após a instalação e somente quando o cabo estiver em posição fixa
Min. Raio de curvatura: 15 x diâmetro externo do cabo para núcleo único
12 x cabo OD para multi-core
| Tensão de teste |
6/10kV |
[kV] |
21/5min. |
| |
12/20 kV |
[kV] |
42/5 minutos. |
| |
18/30 kV |
[kV] |
63/5 minutos. |
| Faixa de temperatura |
em movimento |
|
-5°C até +70°C |
| |
fixo |
|
-20°C até +70°C |
| Temperatura operacional |
curto-circuito |
°C |
250 |
| Tempo de curto-circuito |
máx. |
[seg] |
5 |
| Raio de curvatura |
min. |
x diâmetro |
15 |
| Inflamabilidade |
padrão |
|
EN 60332-1-2 |
| Nome. Seção transversal do condutor |
Fios No./Dia. Do Maestro |
Espessura do Isolamento |
Espessura da bainha interna |
Dia. De fio de armadura |
Espessura da bainha |
Aprox. DO |
Aprox.
Peso
|
Máx. Resistência DC do condutor (20 ℃) |
Teste de tensão CA |
Classificação atual |
| mm2 |
pc/mm |
milímetros |
milímetros |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
No ar (A) |
No solo (A) |
| 3×50 |
10/2.52 |
8 |
1,8 |
3.15 |
3.5 |
80,0 |
9376 |
0,387 |
63 |
175 |
180 |
| 3×70 |
14/2.52 |
8 |
1,8 |
3.15 |
3.6 |
84,0 |
10426 |
0,268 |
63 |
220 |
220 |
| 3×95 |
19/2.52 |
8 |
1,8 |
3.15 |
3.7 |
87,0 |
11475 |
0,193 |
63 |
255 |
265 |
| 3×120 |
24/2,52 |
8 |
1,8 |
3.15 |
3.8 |
90,0 |
12598 |
0,153 |
63 |
290 |
300 |
| 3×150 |
30/2,52 |
8 |
1,8 |
3.15 |
3.9 |
93,0 |
13855 |
0,124 |
63 |
330 |
340 |
| 3×185 |
37/2.52 |
8 |
1,8 |
3.15 |
4,0 |
96,0 |
15233 |
0,0991 |
63 |
435 |
380 |
| 3×240 |
48/2,52 |
8 |
2,0 |
3.15 |
4.2 |
102,0 |
17481 |
0,0754 |
63 |
495 |
435 |
| 3×300 |
61/2,52 |
8 |
2,0 |
3.15 |
4.4 |
107,0 |
19731 |
0,0601 |
63 |
565 |
485 |
| 3×400 |
61/2,97 |
8 |
2,0 |
3.15 |
4.6 |
114,0 |
23422 |
0,0470 |
63 |
640 |
520
|
