Cabos de alimentação de média tensão de 11 kV com três núcleos de cobre XLPE

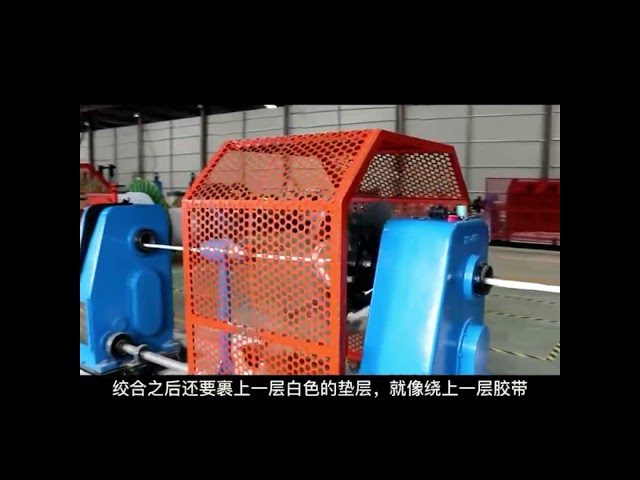

Construção
Condutor: Condutor de cobre compacto com filamentos, Cl.2 de acordo com a IEC 60228
Ecrã de condutor: semicondutor
Isolamento: XLPE (polietileno cruzado) de 90 oC
Ecrã de isolamento: semicondutor
Tela de cobre
Envase: PVC ou FR-PVC tipo ST2 a IEC 60502, preto
Nome de código:
YJ: Isolamento XLPE
V: revestimento em PVC
32:Armaduras de arame de aço
22- Blindagem de fita de aço
72: blindagem de arame de alumínio
62: Banda de blindagem de aço inoxidável
ZR: resistente à chama
Aplicação
Para instalação em ambientes interiores e exteriores. Capaz de suportar uma certa tração durante a instalação, mas não forças mecânicas externas. Não é permitido colocar cabos de núcleo único em dutos magnéticos.
Padrão
Internacional: CEI 60502, CEI 60228
China: GB/T 12706
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Dados técnicos:
Voltagem nominal:6/10kV
Temperatura máxima do condutor: abaixo do normal (90 °C)OC), emergência (130OC) ou de curto-circuito no máximo 5 s (250°C).
Min. Temperatura ambiente 0OC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de curvatura: 20 x D.C. do cabo para núcleo único
15 x cabo O.D para multi-core
| Seção transversal do condutor |
N.o/dia. de fios de condutor |
Espessura do isolamento |
Espessura da bainha interna |
Dia. de Armadura de fio |
Espessura da bainha |
Aproximadamente. |
Aproximadamente.
Peso
|
Max. DC Resistência do condutor (20 °C) |
Teste de tensão AC |
Classificação atual |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
No ar (A) |
No solo ((A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 horas por dia.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
Trinta e dois.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
