XLPE isolou cabos de Electric Power
Aplicação do cabo isolado de XLPE
XLPE isolou cabos distribuidores de corrente é apropriado para sistemas da transmissão de energia e de distribuição com uma tensão avaliado até 15kV. Para a instalação fixa no ar livre, é enterrado diretamente na calha de cabo. Os cabos blindados da fita de aço (STA) podem suportar forças mecânicas mas não podem suportar grandes forças elásticas. Os cabos (SWA) blindados de aço podem suportar forças mecânicas e forças elásticas.
Tensão avaliado: 0,6/1kV, 1,8/3kV, 3,6/6kV, 6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Perda de transmissão excelente das propriedades-menos elétricas e físicas e economia de energia elétricas.
A capacidade para levar a grande temperatura de funcionamento atual-mais alta.
Mais de grande resistência e estabilidade-resistência à deformação térmica, ao rachamento de esforço e ao envelhecimento térmico.
Fácil a instalar-nenhuma linha limitações da disposição, nenhumas limitações do terreno ou da altura.
Manutenção-livre-acima a 60 anos de vida útil.
Nossa vantagem
Somente materiais de isolação de alta qualidade do uso XLPE.
A produção em massa fornece-o os preços competitivos.
As amostras grátis e o OEM são fornecidos.

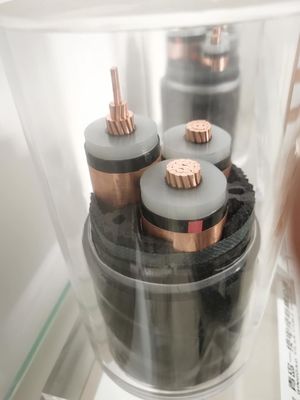

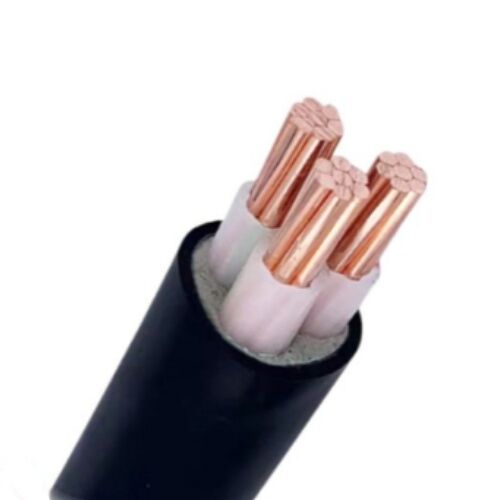

Construção
Condutor: Cobre recozido ou cobre estanhado
Classe contínua redonda 1 do IEC 60228 do fio de cobre (COM REFERÊNCIA A) -
Classe encalhada círculo 2 do IEC 60228 do fio de cobre (RM)
- classe torcida Setor-dada forma 2 do IEC 60228 do fio de cobre (manutenção programada) -
Nível flexível redondo 5 do IEC 60228 do fio de cobre
Condutor que protege a camada: fita semi-condutora ou extrusão semi-condutora
Camada da isolação: XLPE
Isolação que protege a camada: fita semi-condutora ou fita semi-condutora do extrusão e/ou a de cobre
Tampa interna: enchimento e fita envolvidos ou expulsos
Armadura do metal: fita de aço galvanizada (STA) ou fio de aço galvanizado (SWA)
Bainha: PVC ou PE
