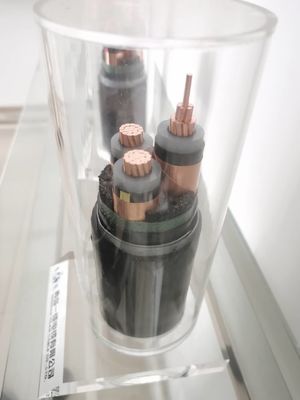

220kV XLPE isolou o cabo do à prova de água
Dados técnicos
Temperatura máxima do condutor: sob normal (90℃), emergência (130℃) ou para procurar um caminho mais curto as circunstâncias que não excedem 5 s (250℃).
Temperatura ambiental mínima: Se a temperatura ambiental é mais baixa do que 0℃, o cabo deve ser pré-aquecido
Raio de curvatura mínimo: 20 (d + D) ± 5%
1. Condutor:
1,1 condutor circular compacto, composto de diversas camadas de enrolamentos espirais concêntricos.
1,2 condutores segmentados. Os condutores consistem em condutores segmentados múltiplos montaram junto para formar um núcleo cilíndrico.
2. O semicondutor que protege a camada no condutor:
A fim impedir a concentração do campo elétrico, há uma relação ultra-lisa do semicondutor XLPE entre o condutor e a camada de isolamento.
3. Isolação de XLPE:
Ao trabalhar sob a alta tensão, a camada de isolamento isola a camada de proteção da camada de proteção que opera-se no potencial à terra. O material de isolamento deve poder suportar o campo elétrico sob condições operacionais avaliadas e transientes.
4. Semicondutor que protege a camada na camada de isolamento:
Esta camada tem a mesma função que o protetor do condutor: ele gradualmente transições de um meio de isolamento com um campo elétrico diferente de zero a um meio condutor com um campo elétrico zero (aqui, o protetor de cabo do metal).
5. Tela do metal:
Tela de alumínio ondulada soldada longitudinal
Núcleo: Único
6. Bainha:
PE DO PVC (IEC60502 ST 2) (IEC60502 ST 7)
7. Reconhecimento do núcleo:
natural
8. Marcação do cabo:
Gravação ou imprimir
9. Padrão:
IEC 62067 GB DO IEC 60840/T 11017 DO GB/T 18890
10. Aplicação:
É usado para a linha de transmissão entre as duas unidades da rede de distribuição, a unidade do gerador e a unidade da distribuição, ou a estação ou a subestação de transmissão.
11. Colocação:
Transporte aéreo ou enterro direto
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

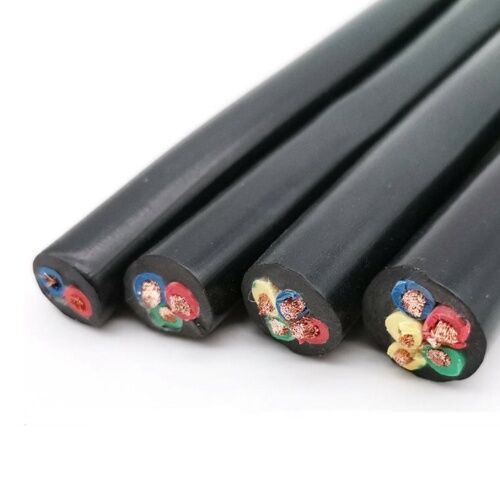

A isolação do cabo distribuidor de corrente de XLPE é feita de XLPE (polietileno ligado) avaliado em 90 o C.
Condutor: o círculo liso, comprimiu o fio ou o cobre de alumínio encalhado da alto-pureza de acordo com o nível 2. do IEC 60228.
Bainha exterior: PVC ou LSOH-baixos fumo e halogênio livre
Tensão avaliado: tensão média e baixa
Padrão executivo: fabricado de acordo com o padrão GB/T12706-2002 (mesmo que IEC60502).
Armadura: fio de aço galvanizado ou fita de aço.
Construção
Condutor: Cobre recozido ou cobre estanhado
Classe contínua redonda 1 do IEC 60228 do fio de cobre (COM REFERÊNCIA A) -
Classe encalhada círculo 2 do IEC 60228 do fio de cobre (RM)
- classe torcida Setor-dada forma 2 do IEC 60228 do fio de cobre (manutenção programada) -
Nível flexível redondo 5 do IEC 60228 do fio de cobre
Condutor que protege a camada: fita semi-condutora ou extrusão semi-condutora
Camada da isolação: XLPE
Isolação que protege a camada: fita semi-condutora ou fita semi-condutora do extrusão e/ou a de cobre
Tampa interna: enchimento e fita envolvidos ou expulsos
Armadura do metal: fita de aço galvanizada (STA) ou fio de aço galvanizado (SWA)
Bainha: PVC ou PE
