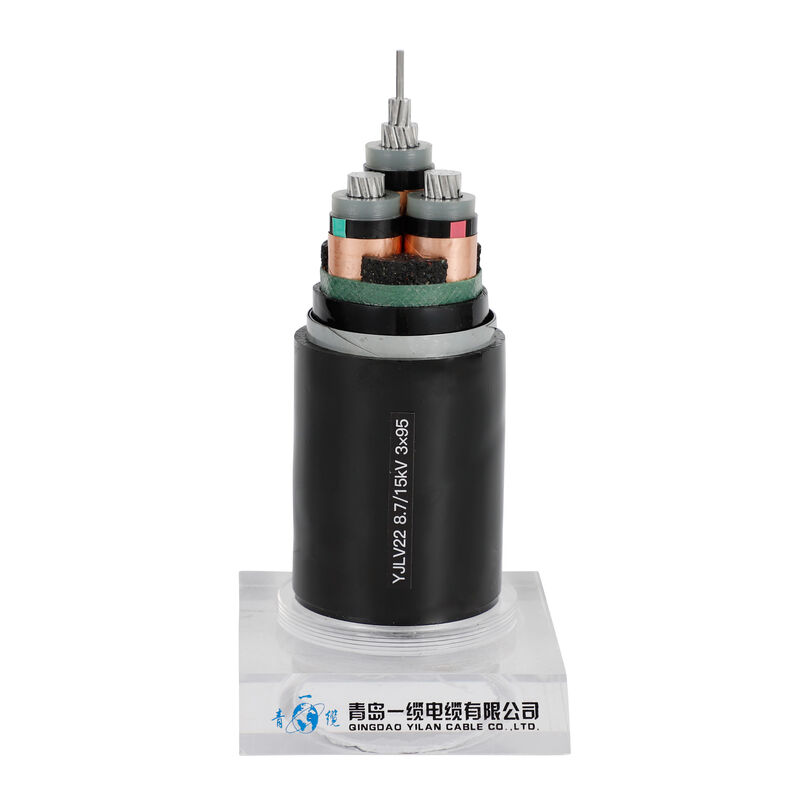

3-core XLPE isolou o cabo distribuidor de corrente
Cabo isolado de XLPE
XLPE representa o polietileno ligado ou o polietileno vulcanizado. Em curto, o cabo distribuidor de corrente de XLPE é um cabo que seja isolado corretamente pelo composto de XLPE. Os cabos distribuidores de corrente de XLPE são chamados às vezes cabos de PEX ou cabos de XLPE.
Desde que XLPE é polietileno ligado, comparado com os cabos do PVC, cabos distribuidores de corrente de XLPE tenha uma vida útil atual e mais longa avaliado mais alta. Sob procurar um caminho mais curto circunstâncias, cabos distribuidores de corrente de XLPE pode suportar temperaturas até 250ºC, quando os cabos do PVC puderem suportar temperaturas de 160ºC. Os cabos distribuidores de corrente de XLPE igualmente têm uma capacidade de sobrecarga mais alta em situações de emergência.
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
A isolação do cabo distribuidor de corrente de XLPE é feita de XLPE (polietileno ligado) avaliado em 90 o C.
Condutor: o círculo liso, comprimiu o fio ou o cobre de alumínio encalhado da alto-pureza de acordo com o nível 2. do IEC 60228.
Bainha exterior: PVC ou LSOH-baixos fumo e halogênio livre
Tensão avaliado: tensão média e baixa
Padrão executivo: fabricado de acordo com o padrão GB/T12706-2002 (mesmo que IEC60502).
Armadura: fio de aço galvanizado ou fita de aço.
Características espaciais do isolador de XLPE
As correntes moleculars longas do polietileno são ligadas um com o otro com um processo similar ao vulcanization de borracha, formando desse modo uma estrutura de rede tridimensional com ligações fortes. O polietileno puro é um material termoplástico, isto é, amacia e torna-se plástico quando aquecido, e endurece-se quando de refrigeração. O polietileno puro será convertido a XLPE thermoset, isto é, solidificará permanentemente após o aquecimento. Com o processo deligamento, a camada da isolação do polietileno do cabo tem a estabilidade térmica, e o ponto de derretimento é melhorado igualmente extremamente. Consequentemente, XLPE isolou cabos manda uma resistência térmica mais alta e consequentemente melhorar a resistência à deformação térmica. Devido a seu desempenho térmico excelente, a capacidade de carga atual de cabos de XLPE é mais alta do que aquela de cabos tradicionais.
