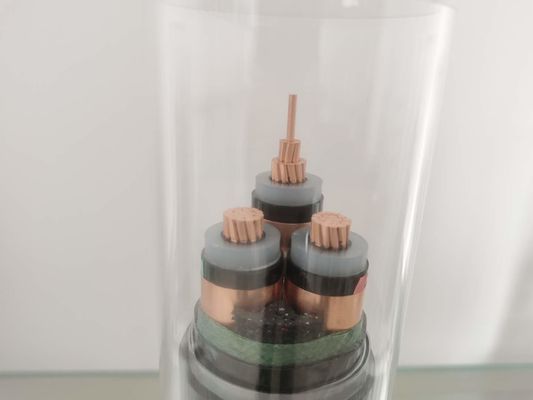

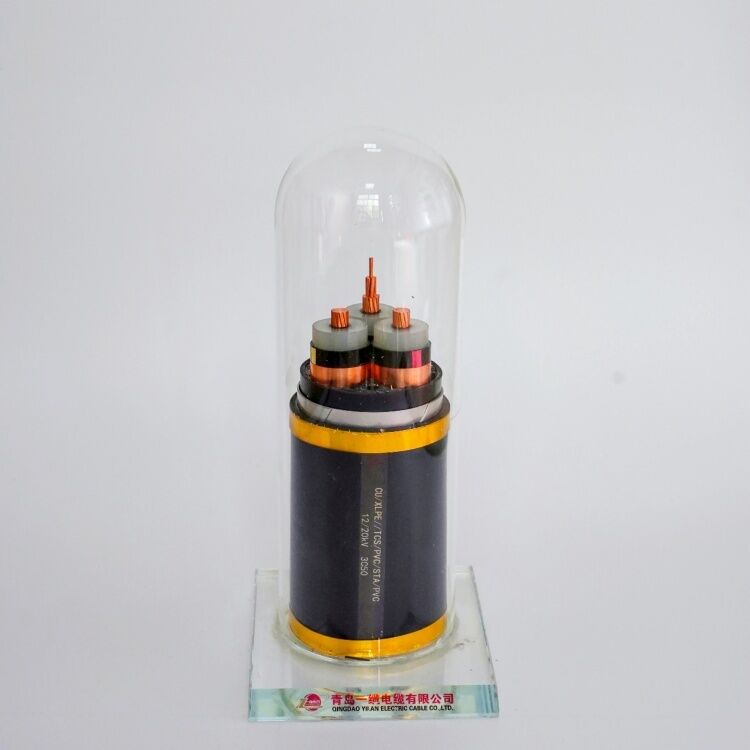

220KV cabo distribuidor de corrente impermeável da transmissão XLPE
Cabo de XLPE
O cabo de XLPE refere um cabo blindado isolado polietileno ligado do núcleo de alumínio. No cabo de XLPE, o fio encalhado de alumínio é protegido primeiramente sob a forma da extrusão semi-condutora. O fio encalhado de alumínio pode fornecer uma superfície lisa do condutor e impedir que uma cavidade forme na superfície do condutor quando o cabo é dobrado. O condutor do protetor é isolado com o composto expulso de XLPE. A camada de isolamento é protegida mais com uma camada material do semicondutor do metaloide, e um metal não-magnético que protege a camada sob a forma da fita de cobre ou de alumínio é aplicado depois disso. Se é um cabo do multi-núcleo, põe o fio do núcleo junto com um enchimento apropriado na diferença e envolva-o com fita de PVC ou PVC expulso. Para a proteção mecânica, o fio/fita/armadura da fita para cabos do único-núcleo e a armadura de alumínio não-magnéticos do fio de aço para cabos do multi-núcleo são fornecidos na bainha interna. Expulsa uma camada de PVC/PE como o revestimento exterior, com a cor traseira para impedir geralmente que a umidade entre.
Características físicas e elétricas
| No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
| cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
| Substantivo | |||||||
| Fase | Neutro | valor | |||||
| milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
A isolação do cabo distribuidor de corrente de XLPE é feita de XLPE (polietileno ligado) avaliado em 90 o C.
Condutor: o círculo liso, comprimiu o fio ou o cobre de alumínio encalhado da alto-pureza de acordo com o nível 2. do IEC 60228.
Bainha exterior: PVC ou LSOH-baixos fumo e halogênio livre
Tensão avaliado: tensão média e baixa
Padrão executivo: fabricado de acordo com o padrão GB/T12706-2002 (mesmo que IEC60502).
Armadura: fio de aço galvanizado ou fita de aço.
Aplicação
Os cabos de XLPE são apropriados para aplicações de alta tensão de 132 quilovolts e ultra de alta tensão gerais. O cabo pode ser usado para trajetos longos do cabo na transmissão de alta tensão, onde a perda dielétrica joga um maior protagonismo. Comparado com outros cabos de alta tensão, este cabo é claro no peso, assim que pode facilmente ser esticado. Desde que há nunca toda a migração do óleo do isolador, pode ser instalado para a operação inclinada ou vertical sem hesitação. O material de isolação de XLPE tem a resistência de umidade extremamente alta, assim que nenhuma precaução especial é exigida ao conectar e ao terminar. A conexão de cabos de XLPE toma menos tempo do que todos os outros cabos tradicionais da categoria similar. Estes cabos podem com segurança ser usados em toda a disposição da vibração, tal como pontes. Estes cabos têm a melhor resistência à água subterrânea, aos produtos químicos, ao óleo e aos sais corrosivos do fluoreto. Estes não têm nenhum perigo de fogo. Estes cabos são falha menos inclinada devido ao envelhecimento e têm uma vida útil mais longa.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
