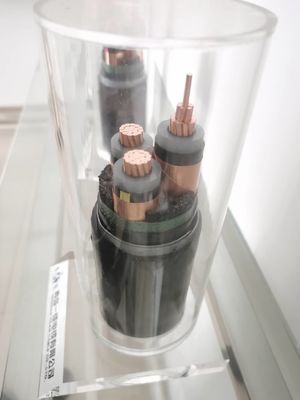

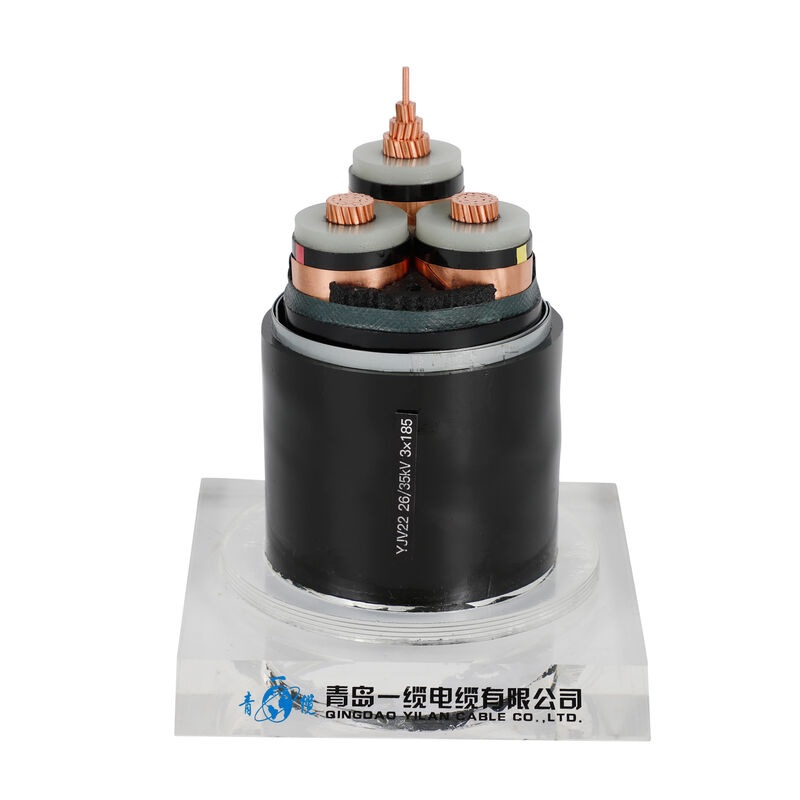

Cabos revestidos de PVC com isolamento XLPE
Breve introdução do cabo de alimentação isolado XLPE
Desde a década de 1960, a China substituiu os cabos de energia isolados em papel de óleo com seu excelente desempenho elétrico, boa sobrecarga, alta tensão, grande capacidade de transmissão, peso leve, sem limite de queda,e características de colocação vertical, e fez progressos consideráveis nos cabos XLPE.O cabo XLPE não só pode ser amplamente utilizado na gama de baixa e média tensão de 35 KV e abaixoAlém disso, em alguns países industrializados desenvolvidos, foram abertos cabos XLPE de ultra-alta tensão de 500 KV.
Características físicas e eléctricas
| Número de núcleos x | Isolamento | Capa | Ø Exterior | peso | Nomenclatura de corrente no ar 30°C | Nivel de corrente enterrado a 20 °C | |
| Segundos transversais. | espessura | espessura | Aproximadamente. | Aproximadamente. | |||
| Número nominal | |||||||
| Fase | Neutro | Valor | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4 + 1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Seleção da tensão nominal do cabo:
A tensão nominal do cabo deve ser adequada à tensão do sistema e às condições de utilização do cabo utilizado, expressa em U0 / U (Um), que são todos valores efectivos e a unidade é KV.
U0 - a tensão nominal entre o condutor de desenho do cabo e a camada de blindagem ou revestimento metálico.
U ---A tensão nominal de frequência industrial entre condutores utilizada na concepção de cabos.
Um - a tensão máxima do equipamento (a tensão máxima utilizada ou o valor máximo do sistema do equipamento).
A diferença entre o cabo XLPE e o cabo PVC
A principal diferença:
1. A temperatura máxima de funcionamento do condutor: o cabo XLPE tem uma corrente nominal mais elevada e uma vida útil mais longa do que o cabo de PVC.enquanto XLPE é 90 graus Celsius.
2. A temperatura de curto-circuito mais elevada (durada inferior a 5 segundos): em condições de curto-circuito, o cabo isolado em PVC é de 160 graus Celsius,e o polietileno ligado é de 250 graus Celsius.
3Em comparação com o PVC, a sua resistência à umidade é 100 vezes maior.
4. Duração de vida útil: Geralmente, os cabos isolados XLPE são mais longos do que os cabos isolados PVC.
5Preço: Geralmente, o preço dos cabos isolados XLPE é superior ao dos cabos isolados PVC.
6- Desempenho impermeável no ambiente de aplicação: os cabos isolados em PVC são melhores do que os cabos isolados em XLPE.
7Proteção do ambiente: uma vez que o XLPE não contém cloro e liberta gases tóxicos após a queima, os cabos isolados com XLPE são mais ecológicos do que os cabos isolados com PVC.
A principal diferença entre os dois é que o XLPE pode ser usado para aplicações de alta tensão e baixa tensão.O isolamento de PVC não pode suportar tanta pressão., o que significa que só é adequado para aplicações de baixa tensão.
