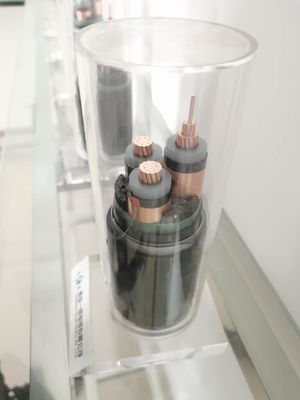

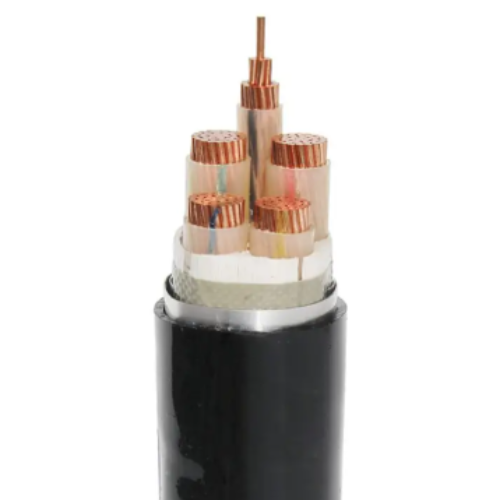

Cabo de alimentação isolado XLPE de núcleo de cobre de 3 núcleos

Para as linhas de transmissão isoladas em PVC ou XLPE ou sem isoladores ou fios neutros, os fios de fase podem ser AAC ou AAAC ou ACSR ou cobre.
Para cabos aéreos isolados de PVC ou XLPE multicore, com ou sem condutores Messenger ou neutros e com ou sem condutores de iluminação pública, condutores de fase e iluminação pública
O condutor é AAC com isolamento de PVC, enquanto a linha de transmissão de condutor Messenger ou neutro
É AAAC ou ACSR com ou sem isolamento de PVC (XLPE).
padrão:
DIN VDE 0276 Parte 620 -622
HD 620 S1

Cabo de alimentação isolado XLPE de núcleo de cobre de 3 núcleos

Estrutura:

1) Condutor:
Condutor: conforme com a norma IEC 60228
Tipo 2 / VDE 0276 Tipo 2 condutores redondos compactados de cobre ou alumínio. VDE 0295 HD383.
Bloqueio de água
Para evitar a passagem de água através do cabo durante o armazenamento, manuseio, instalação e
Processo de operação
meio

Cable de alimentação isolado XLPE com núcleo de cobre de 3 núcleos

2) Camada de protecção do condutor:
A camada de blindagem do condutor consiste numa camada extrudida de compostos semicondutores não metálicos, que está firmemente ligada à camada isolante para excluir todos os vazios de ar.
Espessura mínima
Tem 0,3 mm a 90 °C e a resistência máxima ao volume é de 500 Ohm-m.

3) Isolamento:

O isolamento é feito de material composto extrudido 2XL1 XLPE, de acordo com a DIN VDE 0207 parte 22 e HD 620.1
Com
Alto grau de ligação cruzada, sem poluentes, sem poros e resistência ao calor através do processo de cura a seco.

Cabo de alimentação isolado XLPE de núcleo de cobre de 3 núcleos

4) Camada de proteção de isolamento:

A camada de blindagem isolante consiste num composto semicondutor não metálico extrudido extrudido na camada isolante.A camada de semicondutores extrudida deve consistir num composto de semicondutores adesivo ou gelado que possa ser removido para ligação ou terminação.A espessura mínima é de 0,3 mm.
,
A resistência máxima ao volume a 90°C é de 500 Ohm.
Livra-te de todo o ar.

Vazio e pode ser facilmente descascado à mão no local.

Cabo de alimentação isolado XLPE de núcleo de cobre de 3 núcleos

5) Condutor
Camada de bloqueio da água: a camada de blindagem isolante pode usar água de resistência semicondutora
Com a cobertura, a fita se expandirá sob a influência da umidade da água para garantir a estanquidade longitudinal.

6) Camada de blindagem de metal: camada de blindagem de fita de cobre ou camada de blindagem de fio de cobre (CTS / CWS)
O fio de cobre deve ser utilizado na camada de água condutora com um diâmetro mínimo de 0,5 mm.
Em seguida, espiralmente enrolar uma fita de cobre com uma espessura mínima de 0,1 mm no fio de cobre
A secção transversal total da camada de blindagem metálica é mostrada no quadro 2.
No caso de uma temperatura máxima de 160°C, a camada de blindagem pode suportar uma corrente de falha de terra de 1000 A durante um segundo.
Conforme indicado na figura, a secção transversal mínima dos condutores concêntricos é conforme com as normas DIN VDE 0273 e 0276.

7) Camada de isolamento/
Camada de bloqueio da água: a malha de arame pode ser coberta por uma fita de bloqueio da água não condutora, que se expandirá sob a influência da umidade da água para garantir
Vertical
Impermeabilização.

Cabo de alimentação isolado XLPE de núcleo de cobre de 3 núcleos

8) Envase de isolamento (para cabos blindados):
A bainha de isolamento inclui uma camada de PVC, PE ou LSZH extrudido, que é aplicada sob a blindagem.

9) Blindagem (para cabos blindados): A blindagem inclui: núcleo único: blindagem de alumínio (AWA)
Multi-núcleo: blindagem por arame de aço (SWA) ou blindagem por fita de aço (STA)
(1) A camada dupla de fita de aço galvanizado é aplicada em espiral de forma a se sobrepor internamente.
Espremido
Separem a bainha.

(2) revestir em espiral o fio de aço plano galvanizado com uma espessura de 0,8 mm
Na superfície da bainha,
A taxa de cobertura é de pelo menos 90%, em seguida, a fita de aço galvanizado com uma espessura nominal de 0,3 mm
Enrolar em espiral a uma taxa de cobertura de 50% para cobrir a superfície do fio plano.

10) Camada exterior:
O revestimento completo inclui uma camada de composto PE extrudido DMP2 de acordo com os tipos HD620.1 e 2YM3.
De acordo com a DIN

Número do produto:
vv, vv22, YJV, YJV22 1, 1-5
Condutor de cobre puro
2Isolamento de PVC, com ou sem blindagem de aço, com blindagem de PVC
3. Alta qualidade, aprovado ISO 9001, CCC, CE, certificação ROHS
4Fornecer serviço OEM.
1. Serão produzidos em conformidade com a norma nacional chinesa GB/T12706.2-12706.3 equivalente à IEC 60502
Cabo de alimentação XLPE. 2

Aplicação

Este produto é adequado para as linhas de transmissão e distribuição de energia do sistema com uma tensão nominal de 6/6kV a 26/35kV.Pode ser utilizado para a colocação aérea e subterrânea.
