O PVC XLPE isolou o ² do cabo distribuidor de corrente 25mm
O PVC XLPE isolou o cabo distribuidor de corrente:
O PVC XLPE isolou cabos distribuidores de corrente é apropriado para a transmissão e as linhas da distribuição com C.A. avaliaram o UO/U da tensão que não excede 0,6/1kV.
Para a instalação exterior e interna em um ambiente úmido e úmido, deve ser colocado diretamente na terra onde há um esforço mecânico excessivo no terreno inclinado e movente, em um lugar vertical ou inclinado e em uma posição que seja fácil de deslizar.
Os tipos principais dos cabos distribuidores de corrente YJV22/YJV32 indicam:
YJ: Isolação de XLPE
V: Isolação do PVC
V: Bainha do PVC
22: Armadura de aço galvanizada da fita
32: Armadura galvanizada do fio de aço
Características físicas e elétricas
| No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
| cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
| Substantivo | |||||||
| Fase | Neutro | valor | |||||
| milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

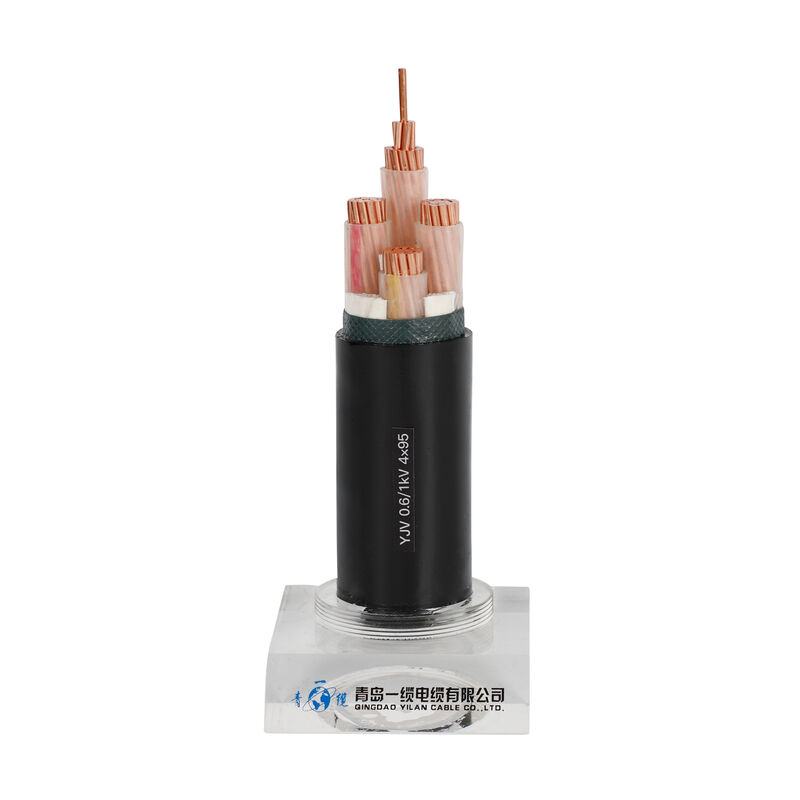

Estrutura
Condutor: Círculo ordinário condutor de cobre encalhado, na linha do nível 2 do IEC 60228
Isolação: PVC, XLPE
Camada interna: PVC
Armoring: fio, fita de aço, fio de alumínio
De acordo com exigências, bainha: O PVC encontra IEC 60502, preto
Nota: Cor da isolação como de acordo com o padrão ou a exigência
Único cabo distribuidor de corrente do núcleo 25mm2
Características do condutor: cobre
Isolação: XLPE preto
Espessura da isolação: 0.7mm
Bainha: PVC
Espessura da bainha: 1.4mm
aproximadamente. Peso do cabo: 294 quilogramas/quilômetro
Diâmetro total do cabo: 10.7mm
Resistência máxima da C.C. em 20C: 0,727
Aplicação
Usado como uma linha da distribuição e de transmissão com uma tensão avaliado de 0.6/1kV.
Apropriado para enterrar na terra, colocando poços e subaquático. Capaz de suportar determinada tensão do eixo.
Standard internacionais: IEC 60502-1, IEC 60228;
Exigências de outros padrões tais como ASTM BS, RUÍDO e ICEA
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
