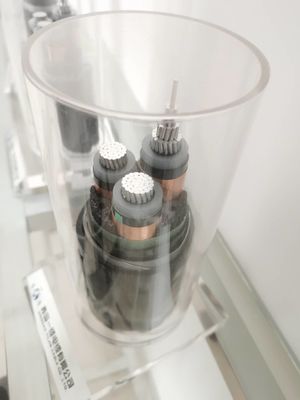

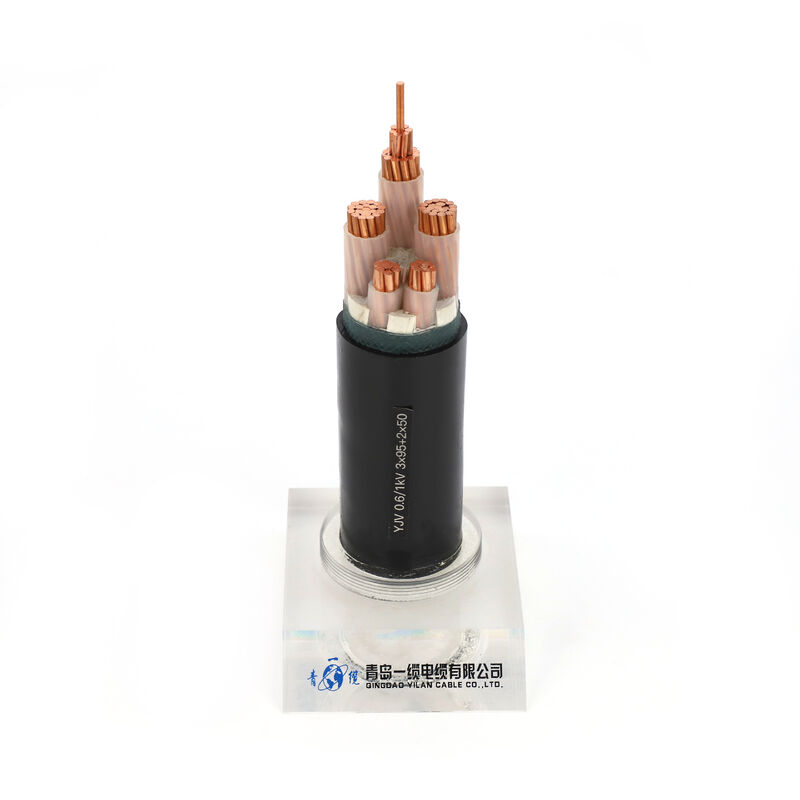

² do núcleo núcleo/três 16-300mm do cabo distribuidor de corrente único
Cabo distribuidor de corrente:
16-300 cabos distribuidores de corrente mm2, usados como a distribuição de poder e as linhas de transmissão com uma tensão avaliado de 0.6/1kV.
Apropriado para enterrar na terra, colocando poços e subaquático. Capaz de suportar determinada tensão do eixo.
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Padrões aplicáveis:
Nós podemos produzir de acordo com IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210/NFC 32-322, AS-NZS 5000,1 e outros padrões.
Característica:
1. Tensão avaliado: 0,6/1KV
2. número do núcleo do cabo: 1 núcleo, 2 núcleos, 3 núcleos, 4 núcleos, 5 núcleos, núcleos dos núcleos 3 + 1 (núcleo 3,5), 4 + 1 núcleos 3 + 2, etc.
3. A temperatura de trabalho do condutor o mais alto por muito tempo. O PVC isolou
A temperatura máxima é 70℃, e a temperatura máxima da isolação de XLPE é 90℃. A temperatura da isolação do PVC é 160℃, temperatura da isolação de XLPE é 250℃.
Estrutura:
Condutor: Cu/Al (contínuo/costa)
Isolação: XLPE/PVC/PE/LSHF
Bainha interna (aplicável se há uma camada da armadura): PVC/PE
Camada da armadura (se for necessário): fita de alumínio/fio de alumínio/fio de aço/fita de aço
Bainha exterior: PVC/PE/LSHF
Para a instalação exterior e interna em um ambiente úmido, deve ser colocado diretamente na terra (um lugar bem-protegido), nas tubulações, nos sulcos e nos quadros de aço do apoio. Usado em sistemas da transmissão de energia e de distribuição de 35kV e abaixo. Pode completamente substituir cabos distribuidores de corrente isolados papel óleo-impregnados, e pode igualmente parcialmente substituir cabos distribuidores de corrente isolados de cloreto polyvinyl. É amplamente utilizado no poder, na construção, na mineração, na metalurgia, no petroquímico e nos campos das comunicações.
