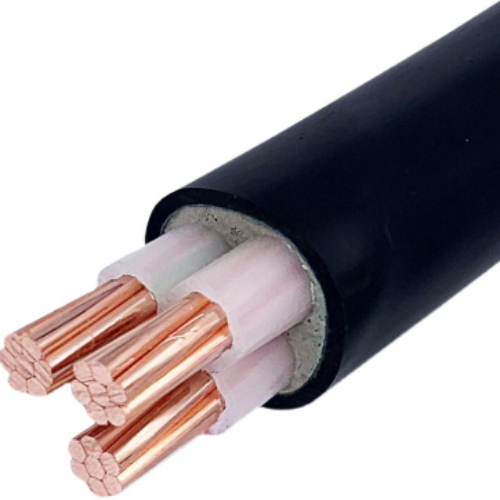

O cabo médio XLPE da tensão isolou cabo distribuidor de corrente não-blindado
XLPE isolou aplicações médias do cabo da tensão:
Os cabos médios da tensão (cabos do milivolt) com isolação de XLPE são usados para transmitir e distribuir o poder em 35kV ou em uns mais baixos sistemas da transmissão de energia e de distribuição. É amplamente utilizado na energia elétrica, na construção, na mineração, na metalurgia, no petroquímico e nos campos de uma comunicação, e substitui completamente cabos distribuidores de corrente papel-isolados óleo-imergidos.► Características 1. tensões avaliados U0/U (Um) do cabo: 3.6/6 (7,2) - 6/6 (7,2) - 6/10 (12) - de 8,7/10 (12) - 8,7/15 (17,5) - 12/20 (24) - 18/30 (36) - de 21/35 (40,5) - 26/35 (40,5) de quilovolts.
2. O máximo - a temperatura de trabalho permissível do condutor para o trabalho a longo prazo é 90 graus.
3. Quando procurar um caminho mais curto (o prazo o mais longo não excede 5 segundos). A temperatura máxima do condutor não excede 250 graus.
4. Não há nenhuma limitação horizontal da queda ao colocar cabos. A temperatura ambiental durante a colocação não deve ser mais baixa de 0. Se não, deve ser pré-aquecida.
5. propriedades elétricas excelentes, resistência química.
6. Ao colocar, podem suportar a tração apropriada. Podem suportar a tração externo. Deixe o baixos fumo e halogênio livre após a queimadura. Atrase a queimadura do cabo.
Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Construção
Condutor: Cobre ou alumínio
Maestro Shape: Circular encalhada ou comprimida circular encalhada
Forma da aparência: Circular
Isolação: XLPE
Tipo da armadura: STA (fita de aço blindada), SWA (fio de aço blindado), AWA (fio de alumínio blindado)
Material da bainha: PVC ou polietileno
