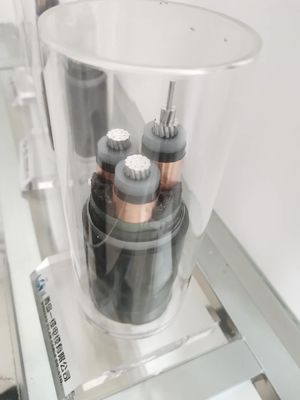

0.6 / 1KV 50mm XLPE isolou cabo distribuidor de corrente blindado da fita de aço
1 . padrão
Os produtos são fabricados de acordo com GB12706, IEC60502 e BS6346, VDE, AS/NZS, UL e outros padrões ou de acordo com exigências de cliente.
2 . uso:
Este produto é apropriado para linhas da distribuição ou as instalações fixas com a tensão da frequência do poder avaliado que não excede 15Kv e C.A. 50Hz.
3 . Características físicas e elétricas
No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
Substantivo | |||||||
Fase | Neutro | valor | |||||
milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
4 . Escala da aplicação:
1. Características de funcionamento:
Temperatura de trabalho do condutor máximo: 90°C
Durante procurar um caminho mais curto (menos de 5 segundos), a temperatura máxima do condutor de cabo não excederá 250°C. Ao colocar cabos, a temperatura ambiental não deve ser mais baixa do que 0°C.
2. O raio de curvatura do cabo:
cabo do Único-núcleo: cabo não-blindado 20D, cabo blindado 15D
Cabo do núcleo: cabo unarmored 15D, cabo blindado 12D.
Observações: D representa o diâmetro exterior real do cabo
