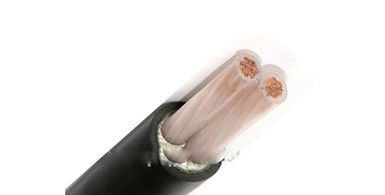

600/1000V trifásico e o Três-núcleo XLPE isolaram cabos
Cabo de XLPE
Este cabo é usado nas aplicações que exigem a compatibilidade eletromagnética (compatibilidade eletrónica) pôr o motor de um controlador variável da velocidade em uma instalação fixa. O cabo pode ser unenclosed colocado, fechado em uma canalização, instalada em um suporte ou em um encanamento subterrâneo, e é apropriado para o equipamento da movimentação de velocidade variável ou as outras aplicações que exige cabos protegidos.
Use condutores de cobre recozidos ordinários da categoria 2 ou da categoria 5, isolação X-90, fundamento 5V-90, a armadura protegendo, unarmored ou galvanizada da fita de cobre do fio de aço, bainha interna de nylon, bainha 5V-90
Características físicas e elétricas
| No.cores x | Isolação | Bainha | Ø exterior | peso | Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | |
| cruz-segundo. | espessura | espessura | aproximadamente. | aproximadamente. | |||
| Substantivo | |||||||
| Fase | Neutro | valor | |||||
| milímetro do ² | milímetro | milímetro | milímetro | milímetro | quilograma/quilômetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Aplicação
Usado como uma linha da distribuição e de transmissão com uma tensão avaliado de 0.6/1kV.
Apropriado para enterrar na terra, colocando poços e subaquático. Capaz de suportar determinada tensão do eixo.
Standard internacionais: IEC 60502-1, IEC 60228;
Exigências de outros padrões tais como ASTM BS, RUÍDO e ICEA
Dados técnicos
Tensão avaliado: 0,6/1kV
Temperatura máxima do condutor: sob normal (90 O C), emergência (130 O C) ou para procurar um caminho mais curto as circunstâncias que não excedem 5 s (250 C).
Temperatura ambiental mínima. 0 O C, após a instalação e somente quando o cabo estiver em um de posição fixa
O menor. Raio de curvatura: o diâmetro exterior do cabo do único-núcleo é 20 x
O diâmetro exterior de 15 cabos do multi-núcleo é CE, RoHS, KEMA e outras exigências
