| MOQ: | Negociável |
| preço: | negotiable |
| standard packaging: | cilindro Ferro-de madeira ou cilindro de madeira inteiro |
| Delivery period: | 8-15 dias |
| payment method: | L/C, T/T |
| Supply Capacity: | 100km pelo mês |

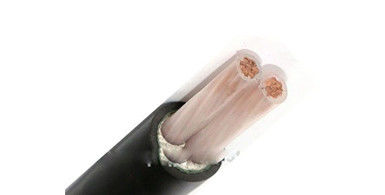

Cabos subterrâneos XLPE resistentes ao fogo / Cabos de isolamento XLPE minerais
Construção
Condutor: Condutor de cobre compacto com filamentos, Cl.2 de acordo com a IEC 60228
Isolamento: XLPE (polietileno cruzado) de 90 oC
Envase: PVC ou FR-PVC tipo ST2 a IEC 60502, preto
Aplicações
Para instalação em ambientes interiores e exteriores. Capaz de suportar uma certa tração durante a instalação, mas não forças mecânicas externas. Não é permitido colocar cabos de núcleo único em dutos magnéticos.
Características físicas e eléctricas
| Número de núcleos x | Isolamento | Capa | Ø Exterior | peso | Nomenclatura de corrente no ar 30°C | Nivel de corrente enterrado a 20 °C | |
| Segundos transversais. | espessura | espessura | Aproximadamente. | Aproximadamente. | |||
| Número nominal | |||||||
| Fase | Neutro | Valor | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4 + 1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Normas
Internacional: CEI 60502-1, CEI 60228,
China: GB/T 12706, (GB/T 18380-3 apenas para ZR-YJV)
Outras normas, tais como BS, DIN e ICEA, mediante pedido
Dados técnicos
Voltagem nominal:0.6/1kV
Temperatura máxima do condutor: abaixo do normal (90 °C)OC), emergência (130OC) ou de curto-circuito no máximo 5 s (250°C).
Min. Temperatura ambiente 0OC, após a instalação e apenas quando o cabo estiver em posição fixa
Min. raio de flexão: 20 x D.O. do cabo para núcleo único
15 x cabo O.D para multi-core
Certificados
CE, RoHS, , KEMA e mais outros a pedido
Itens comerciais: MOQ: 200m
Termos de pagamento: 30% T/T antes da produção, 70% T/T antes da entrega
Embalagem: tambor de ferro de madeira
|
|
