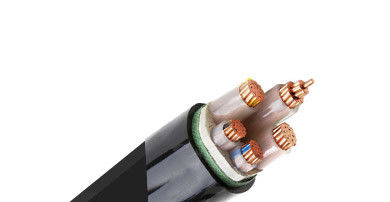

Cabos de alimentação isolados Xlpe de 3,6 kV/6 kV com núcleo de cobre
Aplicação
É adequado para poços, água e solo, e pode suportar uma pressão positiva maior.Os cabos de alimentação isolados de tensão média XLPE são utilizados para a transmissão e distribuição de energia em sistemas de transmissão e distribuição de energia de 35 kV ou menosÉ amplamente utilizado em energia elétrica, construção, mineração, metalurgia, petroquímica e campos de comunicação, e substitui completamente os cabos de energia isolados em papel imersos em óleo.
Imóveis
Este produto é adequado para linhas de transmissão e distribuição com tensão nominal AC (U0/U) 3,6/6kV-26/36kV, no ar (cabeçal,A utilização de um equipamento para a construção de paredes interiores (rack e palete) e de solo (respectivamente, de acordo com os diferentes, trincheiras de cabos, tubulações, etc.
1A temperatura máxima admissível de trabalho do condutor para trabalho de longa duração é de 90 graus.
2. Em estado de curto-circuito (a duração mais longa não excede 5 segundos), a temperatura máxima do condutor não excede 250 graus.
3Não há limite de queda horizontal para a colocação de cabos. A temperatura ambiente durante a colocação não deve ser inferior a 0, caso contrário, deve ser pré-aquecido.
4Excelentes propriedades elétricas, resistência química.
5. Ao colocar, manter a força de tração adequada, pode suportar a força de tração do lado de fora, e manter baixa fumaça e livre de halogênio após a queima, e o cabo não é fácil de queimar.
Características físicas e eléctricas
| Número de núcleos x | Isolamento | Capa | Ø Exterior | peso | Nomenclatura de corrente no ar 30°C | Nivel de corrente enterrado a 20 °C |
| Segundos transversais. | espessura | espessura | Aproximadamente. | Aproximadamente. |
| | Número nominal |
| Fase | Neutro | Valor |
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4 + 1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Características:
Excelentes propriedades eléctricas e físicas, menos perdas de transmissão eléctrica e poupança de energia.
Capacidade de transportar grandes correntes de temperatura operacional mais elevada.
Maior resistência e estabilidade - resistência à deformação térmica, à fissuração por esforço e ao envelhecimento térmico.
Fácil de instalar - sem restrições de layout de linha, sem restrições de terreno ou altura.
Não sujeito a manutenção até 60 anos de vida útil.
