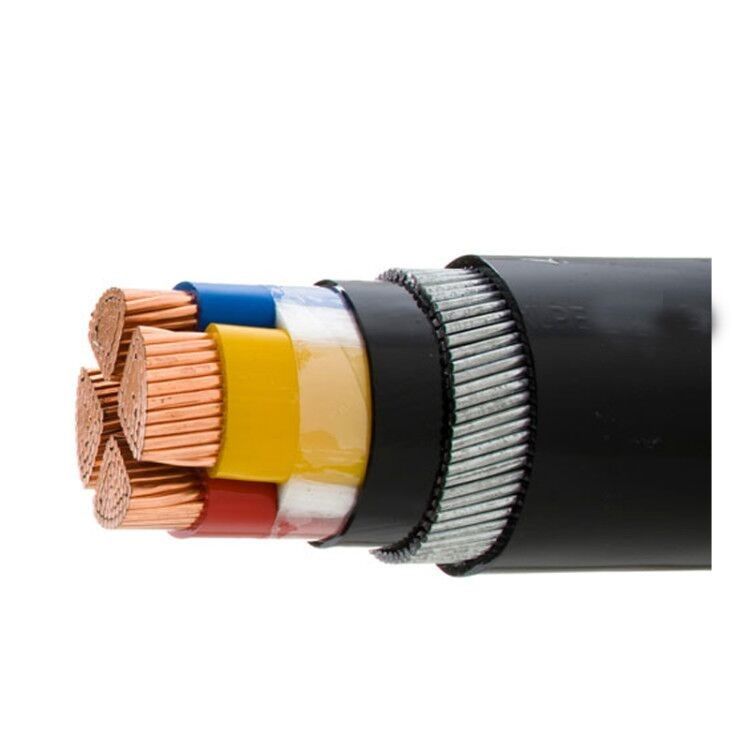

O PVC 600/1000V/XLPE do IEC 60502 isolou o cabo distribuidor de corrente
Que é cabo de XLPE?
O cabo de XLPE representa o cabo ligado transversal do polietileno. É uma tubulação hydronic fabricada do plástico de polietileno. XLPE caracteriza características de uma estrutura 3D bond molecular e da memória da forma.
Avaliação da tensão para o cabo distribuidor de corrente de XLPE | No. seção transversal do substantivo de x de no. x mm2 do condutor | |||||||
1 núcleo | núcleo 2 | núcleo 3 | núcleo 3+1 | 4core | núcleo 3+2 | núcleo 4+1 | núcleo 5 | |
0.6/1 quilovolts | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Que é polyethylene/XLPE ligado?
O polietileno ligado, igualmente conhecido como XLPE, é um formulário da isolação produzido pelo calor e pela alta pressão. Um método de fabricar a isolação de XLPE é irradiar o composto. Um outro método é usar um composto deligamento químico do peróxido. a propriedade a mais importante de XLPE é as propriedades que elétricas exibe. Os cabos com isolação de XLPE são capazes de levar altas correntes e tensões. um pedido comum para XLPE é médio às aplicações de alta tensão. as propriedades físicas e elétricas de XLPE fazem ideal para o uso em ambientes industriais.
Aplicação
Estes cabos são usados para o fornecimento de eletricidade no sistema da instalação da baixa tensão, eles são apropriados para a instalação dentro dentro e fora, em canais de cabo, sob a terra, em estações do poder e de interruptor, distribuições locais da energia, plantas industriais, onde não há nenhum risco de dano mecânico.
